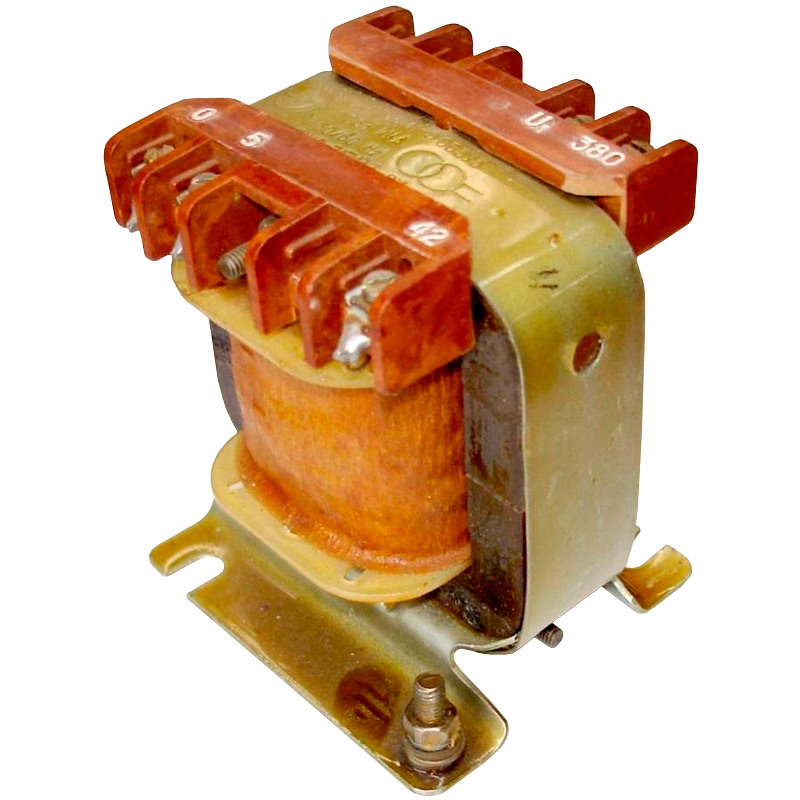

Трансформаторы ОСМ 1 предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей, собранных по двухполупериодной схеме выпрямления. Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.
|
Тип трансформатора |
Размер сердечника, мм |
Размер окна, мм |
Диаметр провода |
Число витков |
|
ОСМ1-0,063 |
24х25 |
44х15 |
0,31 |
998 |
|
ОСМ1-0,1 |
25х40 |
46х15 |
0,41 |
616 |
|
ОСМ1-0,16 |
32х40 |
55х19 |
0,59 |
490 |
|
ОСМ1-0,25 |
32х50 |
72х19 |
0,77 |
396 |
|
ОСМ1-0,4 |
40х50 |
71х25 |
1,04 |
316 |
|
ОСМ-0,63 |
50х50 |
91х30 |
1,56 |
255 |
|
ОСМ1-1 |
50х80 |
- |
1,88 |
160 |
|
Основные технические данные трансформаторов |
Масса, кг |
Габаритные размеры, мм |
||
|
Ном. |
Номинальное напряжение обмоток, В |
|||
|
Первичной |
Вторичной |
|||
|
0,063 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
1,3 |
78х67х79 |
|
0,1 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
2,5 |
85х86х90 |
|
0,16 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
3,8 |
105х90х107 |
|
0,25 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
4,3 |
105х106х130 |
|
0,4 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
7,5 |
135х106х140 |
|
0,63 |
220; 380 |
5:12:14:24:29:36:42:56:110:130:220:260 |
10 |
175х120х205 |
|
1 |
220; 380 |
12:14:24:29:36:42:56:110:130:220:260 |
13 |
165х178х170 |
|
1,6 |
220; 380 |
12:14:24:29:36:42:56:110:130:220:260 |
16,4 |
180х160х185 |
|
2,5 |
220; 380 |
12:14:24:29:36:42:56:110:130:220:260 |
20,5 |
270х160х225 |
|
4 |
220; 380 |
12:14:24:29:36:42:56:110:130:220:260 |
33 |
275х180х225 |
