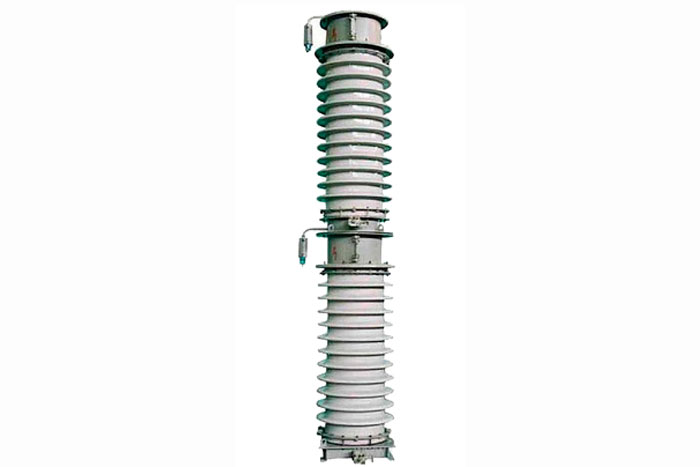

Трансформаторы НКФ-245 II У1-Г, ХЛ1-Г

Трансформаторы НКФ-245 II У1-Г, ХЛ1-Г предназначен для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы НКФ-245 II У1-Г, ХЛ1-Г предназначен для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Технические характеристики
Параметры Значение
Типоисполнение НКФ-245 II У1-Г
НКФ-245 II ХЛ1-Г
Номинальное напряжение обмоток, В
  • первичной
  • вторичной основной
  • вторичной дополнительной
220000: 3
100: 3
100
Номинальная мощность вторичной основной обмотки в классе точности, В·А 0,2 - 100; 0,5 - 200; 1,0 - 400; 3,0 - 1000; 0,5 - 400; 1,0 - 600; 3,0 - 1200
Номинальная мощность вторичной дополнительной обмотки, В·А
  • в классе точности
0,2–1000;0,5-1200
Наибольшее рабочее напряжение, кВ 252
Предельная мощность, В·А 2500
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
  • одноминутное промышленной частоты (амплитудное значение)
950
1100
460
Масса, кг
  • трансформатора с маслом
  • трансформатора
1580
480
Габаритные размеры, мм D710х4600
Установочные размеры, мм 512х552; 4 отв. D 23
