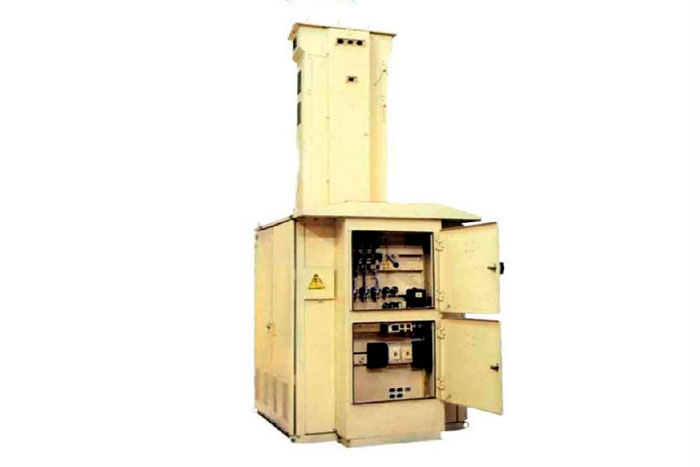

Трансформаторная подстанция КТП-10/0,4 предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока в системах с глухозаземленной нейтралью трансформатора на стороне НН, с кабельным или воздушным высоковольтным вводом.
Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Трансформаторная подстанция КТП-10/0,4 предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока в системах с глухозаземленной нейтралью трансформатора на стороне НН, с кабельным или воздушным высоковольтным вводом.
| Параметры | Значение |
| Номинальное напряжение на стороне высшего напряжения (ВН), кВ | 6,0; 10,0 |
| Мощность силового трансформатора, кВА | 160; 250; 400 |
| Номинальное напряжение на стороне низшего напряжения (НН), кВ | 0,4 |
| Ток термической стойкости, кА на стороне ВН (до предохранителя) в течении 1с на стороне НН в течении 0,15 с |
5,0 5,0; 8,0; 12,0 |
Ток электродинамической стойкости, кА
|
12,5 7,5; 12,0; 18,0 |
| Габаритные размеры, мм | 190х1600х4530* 2866х1600х453** |
Примечание
*тупиковая
**проходная
