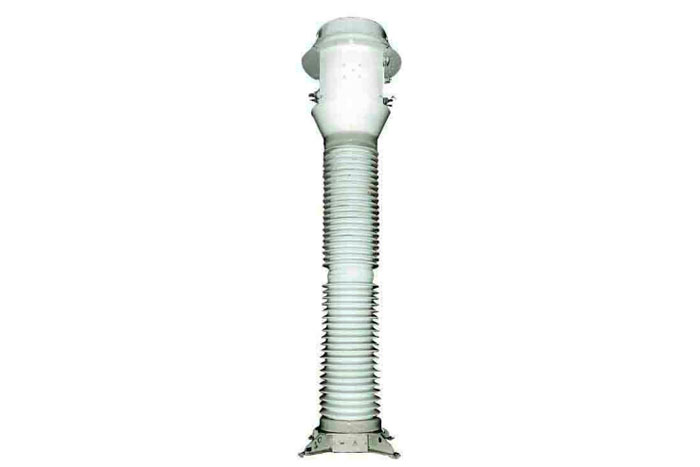

Трансформатор ТОМ 525 II-II.Н У1

Трансформатор ТОМ 525 II-II.Н У1 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 Гц.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор ТОМ 525 II-II.Н У1 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 Гц.

Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 500
Наибольшее напряжение оборудования, кВ 525
Номинальная сила первичного тока, А 1000 - 2000, 1500 - 3000, 2000 - 4000
Номинальная сила вторичного тока, А 1
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
  • для измерения
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
    • нагрузка ответвлений
    • класс точности

5
4
40
10Р
1
30; 15
0,5; 0,2
15; 20
0,5

Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Номинальная сила тока динамической стойкости, кА 120
Номинальная сила тока термической стойкости, кА 47
Время протекания силы тока термической стойкости, с 1
Коэффициент предельной точности вторичных обмоток для защиты 1000 - 2000 А - 18
1500 - 3000 А - 15
2000 - 4000 А – 12
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • многократносрезанный импульс
  • амплитудное значение
  • коммутационного импульса в сухом состоянии и под дождем
1150
930
680
1230
Масса, кг
  • трансформатора с маслом
  • масла
5400
1410
Габаритные размеры
  • высота
  • ширина
6140±60
D 2400
Установочные размеры 1160х1140; 4 отв.D30
Модификации Трансформатор ТОМ 525 II-II.Н У1
