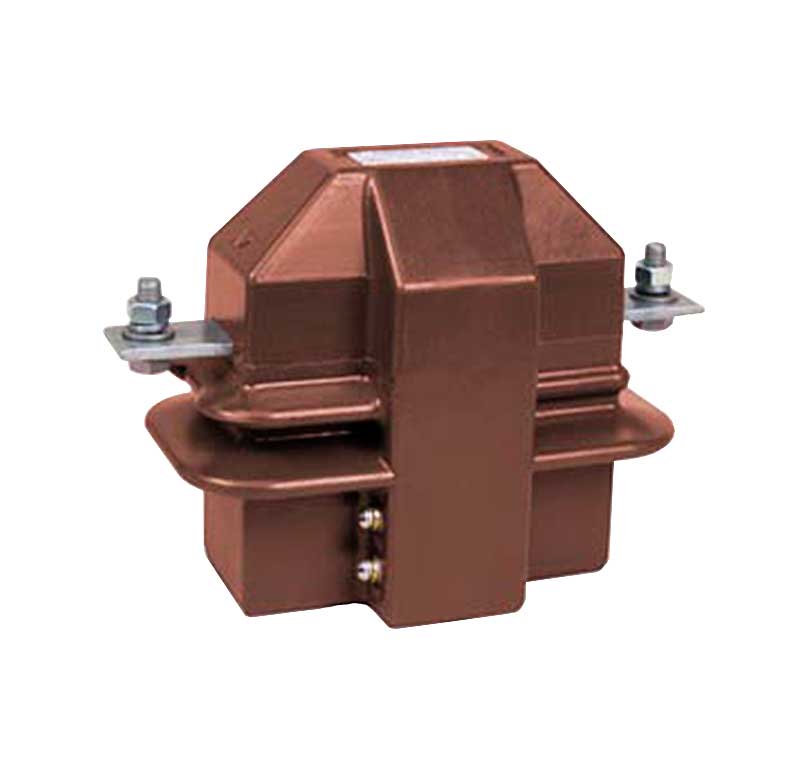

Трансформатор ТОЛК-6

Трансформатор ТОЛК-6 предназначен для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи и применяется для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации, управления.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Условия эксплуатации

  • Трансформаторы ТОЛК-6 изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150
  • Рабочая температура окружающей среды  от -10 до 45°C
  • Допускается окружающая среда угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах"
  • Коррозийная активность атмосферы - группа эксплуатации 7 ГОСТ 15150
  • Высота над уровнем моря - не более 1000 м

Технические данные

Трансформатор ТОЛК-6 выпускается в шести типоисполнениях на рабочие токи первичной обмотки 100 А, 150 А, 200 А, 300 А, 400 А, 600 А с номинальным вторичным током 5А.

Изоляция первичной обмотки трансформатора выдерживает одноминутное испытательное напряжение 21 кВэфф, частотой 50Гц. Электрическая изоляция вторичных обмоток выдерживает одноминутное испытательное напряжение 3 кВэфф, частотой 50Гц.



Технические характеристики
Параметр Значение
Номинальное напряжение 6 кВ
Номинальная вторичная нагрузка (при cos f=0,8) 30 В
Наибольшее рабочее напряжение 7,2 кВ

Номинальный класс точности вторичной обмотки:

- для измерения

- для защиты



1

10Р

Номинальный первичный ток 100, 150, 200, 300, 400, 500, 600А
Наибольший рабочий первичный ток 10; 16; 20; 32; 40; 50; 80; 80; 100; 160; 200; 320; 400; 630 А
Номинальная предельная кратность 5,5
Предельная кратность вторичной обмотки при нагрузке 15 В*А 8
Номинальный вторичный ток 5 А
Номинальная частота 50 Гц
Номинальное напряжение питания дополнительной обмотки 100±20 В
Ток электродинамической стойкости 26 кА
Односекундный ток термической стойкости 10 кА
