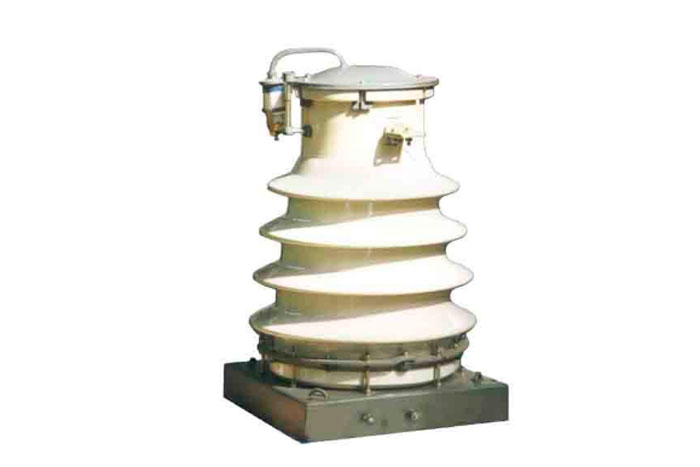

Трансформатор ТФЗМ 40,5 I Т1

Трансформатор ТФЗМ 40,5 I Т1 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор ТФЗМ 40,5 I Т1 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.

Диапазоны измерений
Номинальная сила первичного тока, А Номинальная сила тока динамической стойкости, кА Номинальная сила тока термической стойкости, кА
100 14 4,6
150 21 7
200 28 9
300 42 14
400 56 18
600 84 28
1200 169 56
Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 33
Наибольшее напряжение оборудования, кВ 40,5
Номинальная сила вторичного тока, А 5
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
  • для измерения
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
    • класс точности

3
2
30
10Р
1
30
0,5
1

Минимальное норм и рованное значение удельной длины пути утечки, мм/кВ 17
Время протекания силы тока термической стойкости, с 3
Коэффициент предельной точности вторичных обмоток для защиты 20
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
550
635
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, кВ 230
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, кВ 95
Масса, кг
  • трансформатора с маслом
  • масла
350
75
Габаритные размеры
  • высота
  • ширина
1150
685
Установочные размеры 552х512; 4 отв. D15
Модификации Трансформатор ТФЗМ 40,5 I Т1
