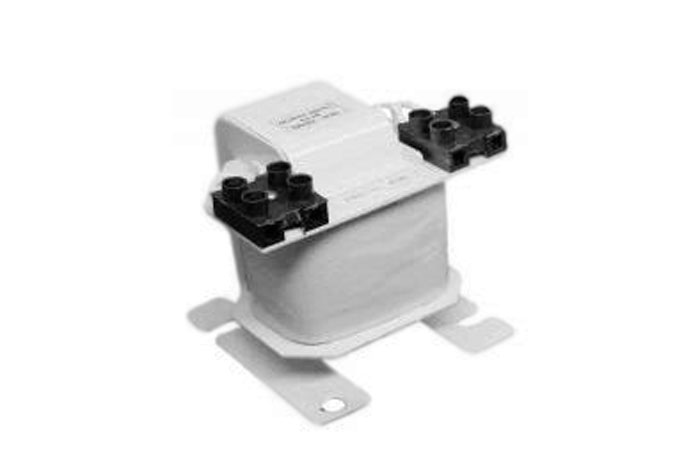

Трансформатор понижающий ОСМ 1-0.1

Трансформатор понижающий ОСМ 1-0.1 предназначен для питания цепей управления местного освещения, сигнализации и автоматики.

Конструктивное исполнение

Понижающий трансформатор изготавливается на витом разрезном магнитопроводе из холоднокатаной электротехнической стали.

Катушки трансформаторов имеют каркасную конструкцию из медного провода с теплостойкой изоляцией. Контактные зажимы расположены на изоляционных колодках из пластмассы.

Трансформаторы ОСМ 1-0.25 в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Трансформатор понижающий ОСМ 1-0.1 предназначен для питания цепей управления местного освещения, сигнализации и автоматики.

Конструктивное исполнение

Понижающий трансформатор изготавливается на витом разрезном магнитопроводе из холоднокатаной электротехнической стали.

Катушки трансформаторов имеют каркасную конструкцию из медного провода с теплостойкой изоляцией. Контактные зажимы расположены на изоляционных колодках из пластмассы.

Трансформаторы ОСМ 1-0.25 в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.

Технические характеристики
Параметры 220/12 220/14 220/24 220/36 220/42 220/220
Мощность нагрузки, кВт 0,1
Число обмоток, шт 2
Напряжение первичной обмотки U1, В 220
Напряжение вторичной обмотки U2, В 12 14 24 36 42 220
Номинальная мощность первичной обмотки U1, кВА 0,075
Номинальная мощность вторичной обмотки U2, кВА 0,025
Ток холостого хода, % 24
Напряжение короткого замыкания, % 9
КПД, % 87
Степень защиты IP00
Масса, кг 1,8
