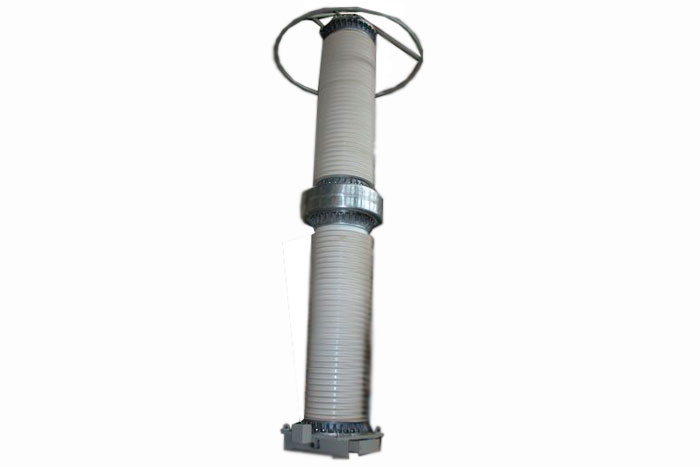

Трансформатор НКГ-525 II II У I

Трансформатор НКГ-525 II II У I предназначен для применения в электрических цепях переменного тока частотой 50 или 60 Гц, с номинальным напряжением 500 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор НКГ-525 II II У I предназначен для применения в электрических цепях переменного тока частотой 50 или 60 Гц, с номинальным напряжением 500 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Технические характеристики
Параметры Значение
Номинальное напряжение обмоток, В
  • первичной
  • вторичной основной
  • вторичной дополнительной
500000: 3
100: 3
100
Количество вторичных обмоток
  • основных
  • дополнительных
2
1
Номинальная мощность вторичной дополнительной обмотки, В·А
  • в классе точности
1200
Предельная мощность трансформатора, В·А 2500
Минимальное нормированное значение у дельной длины пути утечки, см 2,25

Испытательное напряжение, кВ

  • одноминутное
  • грозового импульса
    • полного
    • срезанного
630
1675
1800
Режим нейтрали сети эффетивно заземленная
Сейсмостойкость, балл 8
Рабочее давление элегаза (избыточное),МПа 0,4 ± 0,01
Масса трансформатора НКГ-525 II II У I, кг 2019
Габаритные размеры, мм 1017х5551х5642
Установочные размеры, мм 552х512
