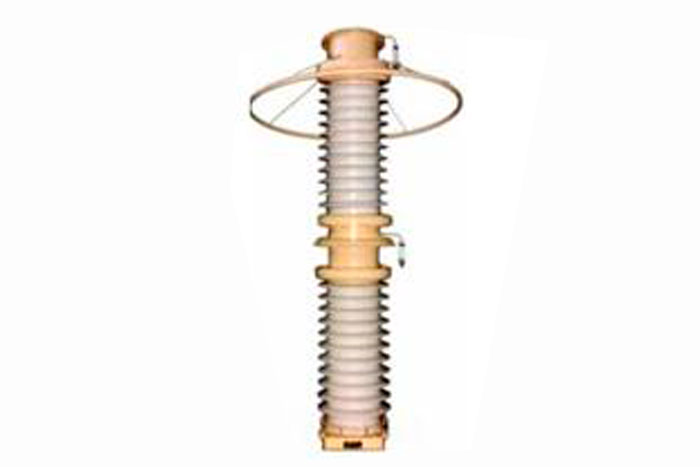

Трансформатор НКФ-М-525 II У1, ХЛ1 0, 5 или 1,0

Трансформатор НКФ-М-525 II У1, ХЛ1 0, 5 или 1,0 предназначен для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор НКФ-М-525 II У1, ХЛ1 0, 5 или 1,0 предназначен для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Технические характеристики
Параметры Значение
Номинальное напряжение обмоток, В
  • первичной
  • вторичной основной
  • вторичной дополнительной
500000: 3
100: 3
100
Номинальная мощность вторичной основной обмотки в классе точности, В·А 0,5 - 200; 1,0 - 400; 3,0 - 1000; 1,0 - 500; 3,0 - 1000
Номинальная мощность вторичной дополнительной обмотки, В·А
  • в классе точности
1000
Наибольшее рабочее напряжение, кВ 525
Предельная мощность, В·А 2500
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
  • одноминутное промышленной частоты (амплитудное значение)
  • коммутационного импульса в сухом состоянии и под дождем
  • внешней изоляции на отсутствие видимой короны
1550
1800
680
1175
334
Масса, кг
  • трансформатора с маслом
  • трансформатора
2300
780
Габаритные размеры, мм D2050х6475
Установочные размеры, мм 512х552; 4 отв. D 23
Модификации Трансформатор НКФ-М-525 II У1, ХЛ1 0, 5 или 1,0
