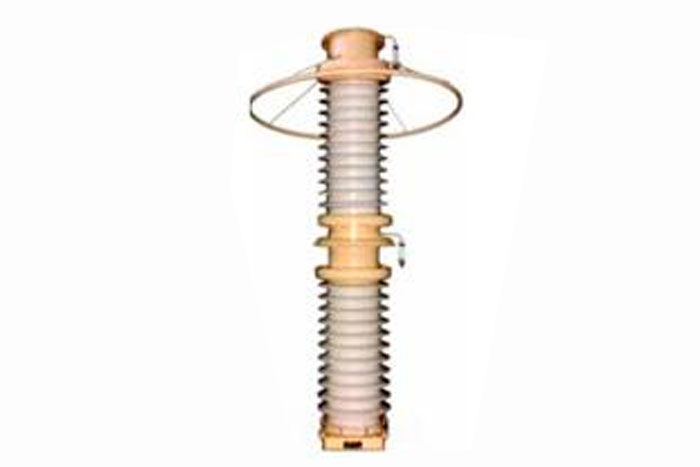

Трансформатор НКФ-М-525 I У1, ХЛ1

Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Трансформатор НКФ-М-525 I У1, ХЛ1 предназначен для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Технические характеристики
Параметры Значение
Номинальное напряжение обмоток, В
  • первичной
  • вторичной основной
  • вторичной дополнительной
500000: 3
100: 3
100
Номинальная мощность вторичной основной обмотки в классе точности, В·А
  • 0,2
  • 0,5
  • 1,0
  • 3,0
50
100
200
600
Номинальная мощность вторичной дополнительной обмотки, В·А
  • в классе точности
1000
Наибольшее рабочее напряжение, кВ 525
Предельная мощность, В·А 2500
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 16
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
  • одноминутное промышленной частоты (амплитудное значение)
  • коммутационного импульса в сухом состоянии и под дождем
  • внешней изоляции на отсутствие видимой короны
1550
1800
680
1175
334
Масса, кг
  • трансформатора с маслом
  • трансформатора
2150
720
Габаритные размеры, мм D2050х6080
Установочные размеры, мм 512х552; 4 отв. D 23
