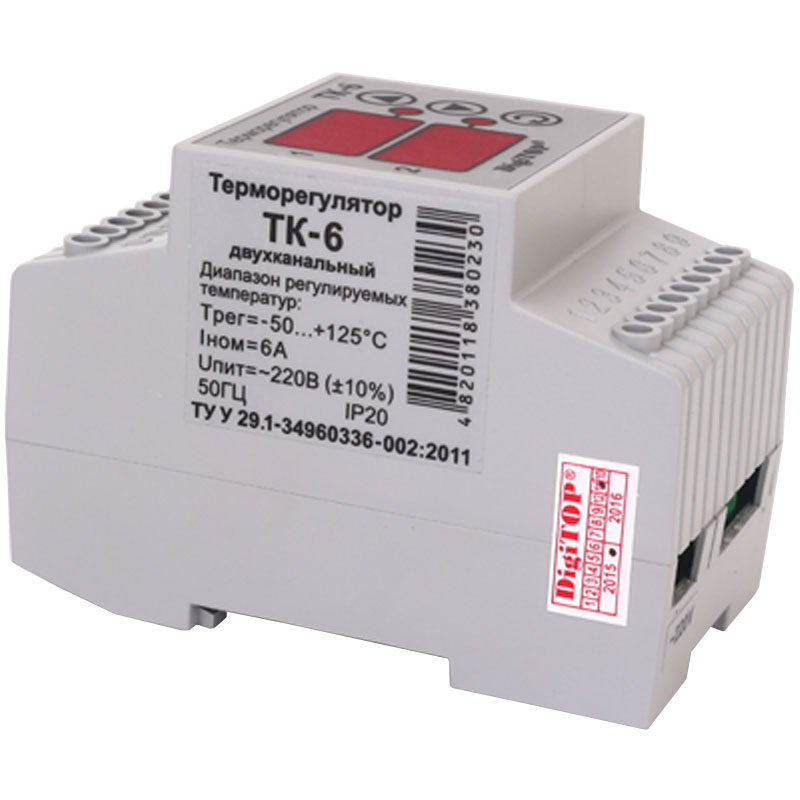

Терморегулятор ТК-6 двухканальный предназначен для поддержания заданной температуры по двум независимым каналам измерения с отображением значений на встроенном светодиодном индикаторе. Терморегулятор ТК-6 управляется микроконтроллером, измерительным элементом служит датчик температуры DS18B20. Все устанавливаемые значения сохраняется в энергонезависимой памяти.
Область применения
При проектировании и сооружении различных строительных объектов, во время их эксплуатации необходимо в них поддерживать определенные параметры температуры. Для автоматизации процессов управления температурным режимом возможно применение терморегуляторов.
Одно из основных предназначений терморегулятора — контроль и регулировка нагрева или охлаждения помещений. Терморегуляторы могут контролировать работу самых различных как нагревательных элементов- инфракрасные обогреватели, конверторные обогреватели, нагревательный кабель, так и охлаждающих элементов такие как вентиляторы, штоковые приводы.
Устройство и принцип работы
Для управления нагрузкой используется электромагнитные реле. Установки пользователя вводятся в прибор с помощью кнопок, расположенных на передней панели устройства.
В режимах установки показания индикатора будут мигать. Значения установок пользователя сохраняются в энергонезависимой памяти. Терморегулятор контролирует подключение датчиков.
|
Количество каналов измерения |
2 |
|
Диапазон измеряемых температур |
–55,9… +127,9°C |
|
Диапазон регулируемых температур |
–55,9… +127,9°C, шаг: 0,1°C |
|
Дискретность индикации |
0,1 °C |
|
Погрешность измерения |
не более 0,5 °C |
|
Зона гистерезиса (dT) |
0,1…39,9°C, шаг: 0,1°C |
|
Режим работы |
нагрев/охлаждение |
|
Выход |
2 реле (max 6A(250В)) |
|
Питание |
220 В (при частоте 50 Гц) |
|
Потребляемая мощность |
не более 4 Вт |
|
Корпус на DIN рейку |
70х70х90мм |
