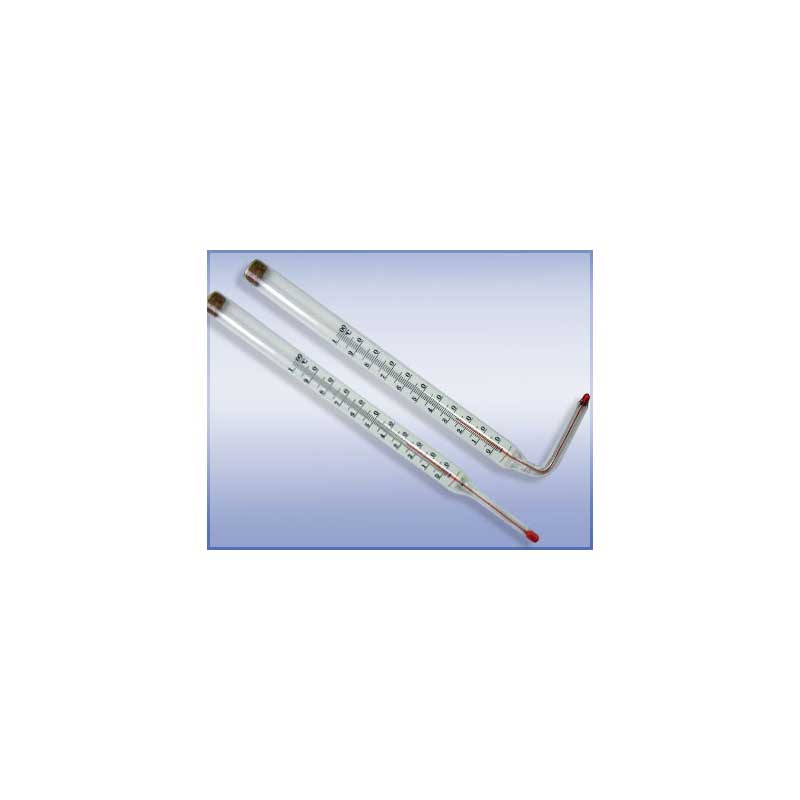

Термометры технические жидкостные ТТЖ-М исполнение 5 применяются для измерений температур, в зависимости от исполнения, от - 35 до + 500 °С технических воздушнопарогазосиловых установках и трубопроводах.
Принцип работы
Измерение температуры должно проводиться при полном погружении нижней части термометра в измеряемую среду.
Для монтажа термометров в трубогазопроводах используют защитные оправы.
Термометры технические жидкостные ТТЖ-М исполнение 5 применяются для измерений температур, в зависимости от исполнения, от - 35 до + 500 °С технических воздушнопарогазосиловых установках и трубопроводах.
Принцип работы
Измерение температуры должно проводиться при полном погружении нижней части термометра в измеряемую среду.
Для монтажа термометров в трубогазопроводах используют защитные оправы.
| диапазон измерения, С | № | цена деления шкалы, С | длина верхней части, L, мм | длина нижней части, l, мм | термом. жидкость | |
| прямые | угловые | |||||
| -35...+50 | 1 | 1 | 240 | 66, 100, 160, 253 | - | ртуть |
| 0...+100 | 2 | 1 | 66, 100, 160, 253, 403 | 100, 140, 200 | ||
| 0...+160 | 3 | 1 | 66, 100, 160, 253, 403 | 100, 140, 200 | ||
| 0...+200 | 4 | 2 | 66, 100, 160, 253, 403 | 100, 140, 200 | ||
| 0...+300 | 5 | 2 | 66, 100, 160, 253, 403 | 100, 140 | ||
| 0...+400 | 6 | 5 | 66, 100, 160, 253, 403 | 100, 140 | ||
| 0...+500 | 7 | 5 | 66, 100, 160, 253 | - | ||
