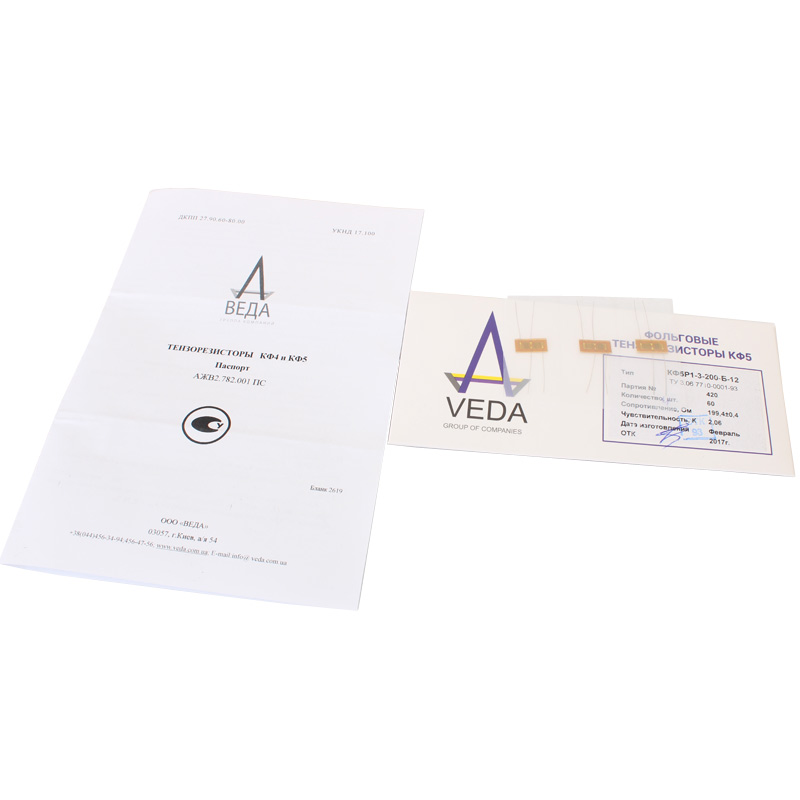

Тензорезистор КФ5 предназначен для измерений деформаций в деталях машин и конструкций при статических и динамических нагрузках. Тензорезисторы КФ5 применяются в качестве чувствительного элемента для датчиков различного назначения.
Принцип работы КФ5
Принцип действия тензорезисторов КФ5 основан на тензорезистивном эффекте, то есть на свойстве проводников изменять свое сопротивление при деформации.
Конструкционные особенности
Конструктивно тензорезистор КФ5 состоят из чувствительного элемента, изготовленного из термостойкой бумаги фенилон, пропитанной клеем У ВС-ЮТ.
|
Модификация тензорезистора |
Номинальная база, мм |
Номинальное электрическое сопротивление, Ом |
Габаритные размеры, мм |
|
|
длина без выводов |
ширина |
|||
|
КФ5П1-0,5-100 |
0,5 |
100 |
5,0 |
3,2 |
|
КФ5П1-1-100 |
1 |
100 |
6,0 |
4,7 |
|
КФ5П1-1-200 |
1 |
200 |
6,0 |
4,7 |
|
КФ5П1-3-100 |
3 |
100 |
8,3 |
4,7 |
|
КФ5П1-3-200 |
3 |
200 |
8,3 |
4,7 |
|
КФ5П1-3-400 |
3 |
400 |
8,3 |
4,7 |
|
КФ5П1-5-100 |
5 |
400 |
11,8 |
5,9 |
|
КФ5П1-5-200 |
5 |
200 |
11,8 |
5,9 |
|
КФ5П1-5-400 |
5 |
400 |
11,8 |
5,9 |
|
КФ5П1-10-100 |
10 |
100 |
18,5 |
5,9 |
|
КФ5П1-10-200 |
10 |
200 |
18,5 |
7,4 |
|
КФ5П1-10-400 |
10 |
400 |
18,5 |
8,1 |
|
КФ5П1-15-100 |
15 |
100 |
24,0 |
4,7 |
|
КФ5П1-15-200 |
15 |
200 |
24,0 |
5,9 |
|
КФ5П1-15-400 |
15 |
400 |
24,0 |
5,9 |
|
КФ5П1-20-100 |
20 |
100 |
29,5 |
4,7 |
|
КФ5П1-20-200 |
20 |
200 |
29,5 |
4,7 |
|
КФ5П1-20-400 |
20 |
400 |
29,5 |
4,7 |
|
КФ5П2-3-200 |
3 |
200 |
10,0 |
7,4 |
|
КФ5П2-3-400 |
3 |
400 |
10,0 |
7,3 |
|
КФ5П2-5-200 |
5 |
200 |
13,5 |
10,0 |
|
КФ5П2-5-400 |
5 |
400 |
13,5 |
10,0 |
|
КФ5Р1-3-200 |
3 |
200 |
14,3 |
7,3 |
|
КФ5Р1-3-400 |
3 |
400 |
14,4 |
7,3 |
|
КФ5Р1-5-200 |
5 |
200 |
22,1 |
9,5 |
|
КФ5Р1-5-400 |
5 |
400 |
22,1 |
9,5 |
|
КФ5Р1-10-200 |
10 |
200 |
34,0 |
14,6 |
|
КФ5Р1-10-400 |
10 |
400 |
34,0 |
14,6 |
|
КФ5Р2-3-200 |
3 |
200 |
11,2 |
10,0 |
|
КФ5Р2-3-400 |
3 |
400 |
11,2 |
10,0 |
|
КФ5Р2-5-200 |
5 |
200 |
17,5 |
12,7 |
|
КФ5Р2-5-400 |
5 |
400 |
17,5 |
12,7 |
|
КФ5Р2-10-200 |
10 |
|
20,5 |
19,0 |
|
КФ5Р2-10-400 |
|
400 |
20,5 |
19,0 |
|
КФ5РЗ-3-100 |
3 |
100 |
20,0 |
|
|
КФ5РЗ-3-200 |
3 |
200 |
20,0 |
20,0 |
|
КФ5Р4-5-100 |
5 |
100 |
12,0 |
12,0 |
|
КФ5Р4-10-200 |
10 |
200 |
17,0 |
17,0 |
|
КФ5Р4-15-200 |
15 |
200 |
23,0 |
23,0 |
|
КФ5Р5-5-100 |
5 |
100 |
12,0 |
12,0 |
|
КФ5Р4-10-200 |
10 |
200 |
17,0 |
17,0 |
|
КФ5Р4-15-200 |
15 |
200 |
23,0 |
23,0 |
|
КФ5М-5-200 |
5 |
200 |
12,0 |
12,0 |
|
КФ5М-15-200 |
15 |
200 |
17,0 |
17,0 |
|
КФ5М-15-400 |
15 |
400 |
17,0 |
17,0 |
|
КФ5М-20-400 |
20 |
400 |
22,0 |
22,0 |
|
КФ5Ц1-1-100 |
1 |
100 |
30,0 |
8,3 |
|
КФ5Ц1-3-100 |
3 |
100 |
55.0 |
10,0 |
|
КФ5Ц2-1-100 |
1 |
100 |
30,0 |
9,0 |
|
КФ5Ц2-3-100 |
3 |
100 |
57,0 |
12,0 |
|
КФ5ЦЗ-3-100 |
3 |
100 |
57,0 |
12,0 |
|
КФ5Ц4-1-100 |
1 |
100 |
26,0 |
8,0 |
|
КФ5Р2-3-200 |
3 |
200 |
11,2 |
10,0 |
|
КФ5Р6-3-100 |
3 |
100 |
13,5 |
13,5 |
|
КФ5Р6-5-100 |
5 |
100 |
20,0 |
20,0 |
|
КФ5Р7-2-400 |
2 |
400 |
10,5 |
6,5 |
|
КФ5Р7-3-100 |
5 |
400 |
17,5 |
5,0 |
|
КФ5М1-3-100 |
3 |
100 |
5,5 |
5,5 |
|
КФ5М20-200 |
20 |
200 |
22,0 |
22,0 |
|
КФ5М-5-100 |
5 |
100 |
7,3 |
7,3 |
|
КФ5М-5-200 |
5 |
200 |
7,3 |
7,3 |
