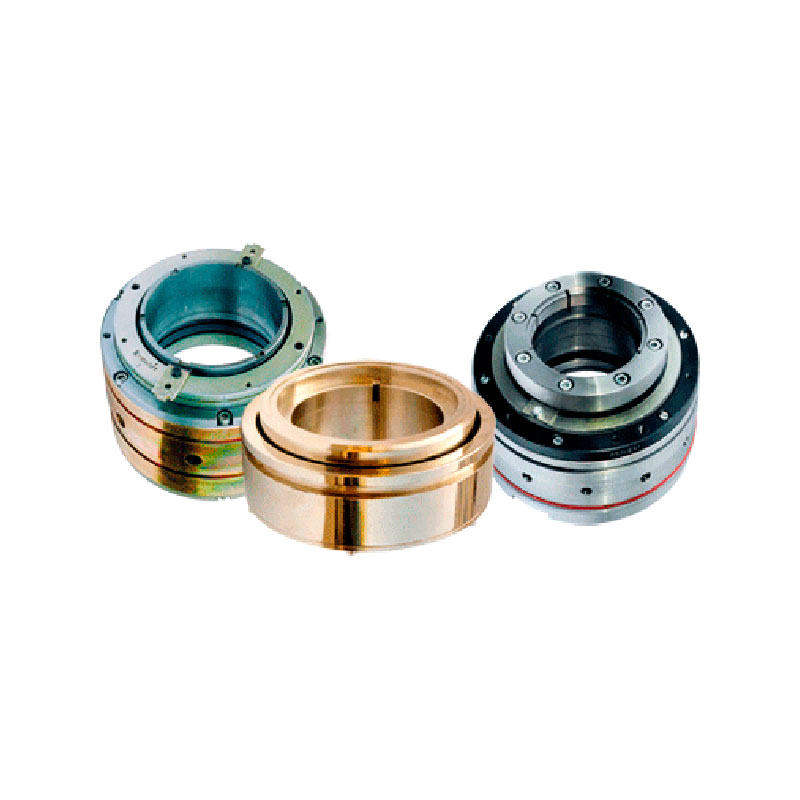

Сухие газовые уплотнения компрессоров (турбодетандеров), в зависимости от режимных и геометрических параметров компрессора, а также от состава газа, подлежащего уплотнению, может иметь в своем составе от одной до нескольких ступеней уплотнения. Самыми распространенными компоновочными вариантами являются: Одинарное уплотнение; Двойное уплотнение последовательного типа («тандем»); Двойное уплотнение типа «спина к спине». Одинарное уплотнение, как следует из наименования, состоит всего из 1 ступени. Этот вариант находит применение для газов, имеющих нетоксичный характер и не представляющих опасности.
Уплотняемое давление |
до 250 кг/см2 |
Температура в области уплотнений |
до 250 ºС |
Скорость на периферии вращающегося седла |
до 160 м/сек; |
Диаметр вала под уплотнением |
до 300 мм |
