Станки для шлифовки ХШ3-57Ф2, ХШ3-57Ф2-01, ХШ3-57Ф2-02

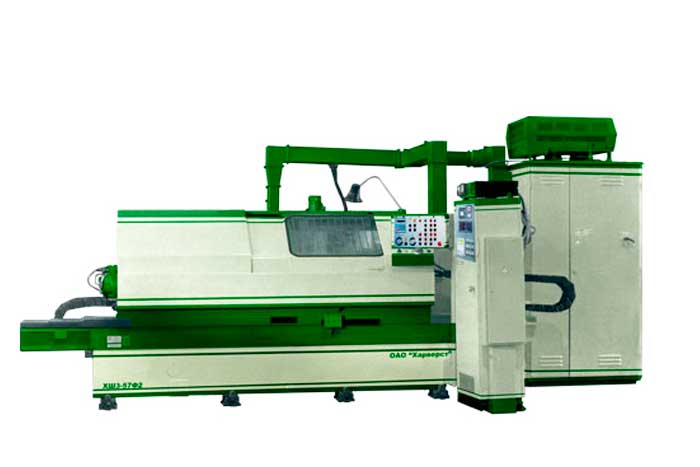

Станки для шлифовки ХШ3-57Ф2, ХШ3-57Ф2-01, ХШ3-57Ф2-02 предназначены для шлифования профиля кулачков распределительных валов.

Устройство и принцип действия

Переменная скорость вращения заготовки в течение одного оборота при шлифовании обеспечивает постоянство объема снимаемого металла. Замедление на участках подъема и спуска профиля, а также ускорение на вершине кулачка позволяет повысить среднюю частоту вращения заготовки до близкого к оптимальному значению. Это повышает производительность и способствует бесприжоговому шлифованию.

Наличие:
Под заказ
+7(499)346-62-92

Станки для шлифовки ХШ3-57Ф2, ХШ3-57Ф2-01, ХШ3-57Ф2-02 предназначены для шлифования профиля кулачков распределительных валов.

Устройство и принцип действия

Переменная скорость вращения заготовки в течение одного оборота при шлифовании обеспечивает постоянство объема снимаемого металла. Замедление на участках подъема и спуска профиля, а также ускорение на вершине кулачка позволяет повысить среднюю частоту вращения заготовки до близкого к оптимальному значению. Это повышает производительность и способствует бесприжоговому шлифованию.

Широкий диапазон скоростей подач шлифовального круга и вращения изделия, возможность останова каждой подачи на фиксированную продолжительность времени, возможность включения правки шлифовального круга в любой момент цикла все это позволяет осуществлять любой цикл шлифования профиля кулачков.

Мгновенные значения скоростей вводятся через один градус поворота шпинделя от системы ЧПУ, хранящей в памяти таблицы на все обрабатываемые на станке профили.

Технические характеристики
Модификация ХШ3-57Ф2
Высота центров, мм 75
Расстояние между центрами, мм 1300
Максимальная высота подъема кулачка, мм 15
Число управляемых от ЧПУ осей координат (X — перемещение шлифовальной бабки; Z — перемещение стола' W — перемещение (опорного ролика) 3
Управление вращением копирного шпинделя (функция S) есть
Количество одновременно управляемых осей координат 2
Шлифовальный круг
Наружный диаметр х диаметр отверстия, мм
750x305
Высота, мм:
  • максимальная
  • минимальная
40
20
Минимальный диаметр, мм 610
Шлифовальная бабка
Величина перемещения,управляемая от ЧПУ, мм
300
Подача (рекомендуемый диапазон), мм:
  • черновая
  • чистовая
  • доводочная
0,1—10
0,01—1,0
0,01—0,1
Максимальная скорость перемещения, м/мин 10
Дискретность перемещения, мм 0,001
Угол поворота направляющих шлифовальной бабки ±30'
Стол
Диапазон скоростей перемещения, м/мин
0,01—10
Передняя бабка
Коническое отверстие шпинделя
морзе №4
Диапазон изменения частоты вращения шпинделя, мин 5—200
Наибольшее число эталонных копиров 38
Приспособление для шлифования эталонных копиров:
Шлифовальный круг (диаметр х высота х отверстия), мм
150X13X32
Задняя бабка
Коническое отверстие пиноли:
морзе №4
Максимальный ход отвода центра, мм: 50
Привод
Электродвигатели приводов:
  • шлифовального круга (мощность,кВт)
  • вращения заготовки (крутящий момент, Нхм)
  • перемещения стола (крутящий момент,Нхм)
  • перемещения ролика (крутящий момент, Нхм)
  • перемещения шлифовальной бабки (крутящий момент,Нхм)
  • насоса гидроустановки (мощность, кВт)
  • насоса смазки (мощность, кВт)
11/13; 13/15
22
11
2,5
7,5
2,2
0,25
Вместимость баков, л:
  • гидроустановки
  • смазки шпинделя шлифовальной бабки
100
63
Занимаемая площадь с приставным оборудованием (длина х ширина) м.: 5,95x3,24
Масса станка, кг 9000
