Стабилизаторы напряжения положительной полярности КР1181ЕН15А

Микросхема «КР1181ЕН15А» представляет собой стабилизатор напряжения положительной полярности с фиксированным выходным напряжением значением. Предназначена для использования в источниках питания и другой РЭА.

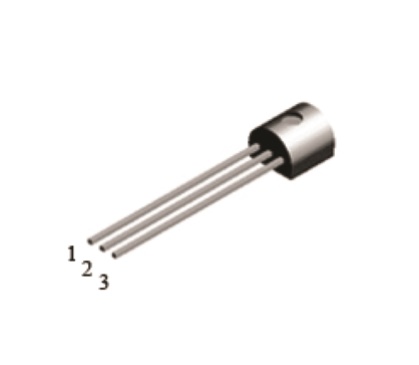

Зарубежный прототип - MC78L15AC фирмы National Semiconductor. Обозначение технических условий - АДБК 431420.542 ТУ. Корпусное исполнение - пластмассовый корпус КТ-26 (ТО-92).

Особенности

Стабилизаторы напряжения положительной полярности КР1181ЕН15А оснащен функциями защиты от перегрева и короткого замыкания.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Микросхема «КР1181ЕН15А» представляет собой стабилизатор напряжения положительной полярности с фиксированным выходным напряжением значением. Предназначена для использования в источниках питания и другой РЭА.

Зарубежный прототип - MC78L15AC фирмы National Semiconductor. Обозначение технических условий - АДБК 431420.542 ТУ. Корпусное исполнение - пластмассовый корпус КТ-26 (ТО-92).

Особенности

Стабилизаторы напряжения положительной полярности КР1181ЕН15А оснащен функциями защиты от перегрева и короткого замыкания.

Указания по применению и эксплуатации

Допустимое значение статического потенциала 2 000 В. Микросхемы пригодны для монтажа в аппаратуре методом групповой пайки при температуре не выше 265 С, продолжительность не более 4 с; и паяльником - температура пайки (235± 5) С, расстояние от корпуса до места пайки не менее 2,0 мм, продолжительность пайки (2±0,5) с. Микросхемы должны выдерживать воздействие тепла, возникающего при температуре пайки (260±5) С. Допустимое число перепаек выводов микросхем при проведении монтажных (сборочных) операций не более двух.

Режим и условия монтажа в аппаратуре - по ОСТ 11 073.063. Для исключения генерации на входе с амплитудой, превышающей UImax, рекомендуется использовать конденсатор, величина емкости которого должна быть не менее 0,33 мкФ ± 10%, а расстояние от конденсатора до микросхемы не более 15 мм. При наличии сглаживающего фильтра входного напряжения, если между выходным конденсатором

Технические характеристики
Наименование Буквенное обозначение Ед. измерения Норма
не менее не более
Выходное напpяжение, Ui=23B, Io=40мA Uo В 14,4 15,6
Изменение выходного напряжения при изменении входного напряжения, 17,5В Ui 30B, Io=40мA 20В Ui 30B, Io=40мA Uu мВ -

-

300

250

Изменение выходного напряжения при изменении тока нагрузки, Ui =23B, 1мА Io 0,1A Ui =23B, 1мА Io 40мA Ui мВ -

-

150

75

Ток потpебления, Ui=23B, Io=40мA, Тпер,= 25°C Ui=23B, Io=40мA, Тпер,=125°C Iсс мА -

-

6,5

6,0

Изменение тока потребления 20В Ui 30B, Io=40мA , Тпер,=0-125°C Ui =23B, 1мА Io 40мA ICC мА -

-

1,5

1,0

Коэффициент сглаживания пульсаций Io=40мA, 18,5В Ui 28,5B, f=100 Гц KRR дБ - 34
