Стабилизаторы напряжения положительной полярности «КР1181ЕН12А

Микросхема «КР1181ЕН12А» представляет собой стабилизатор напряжения положительной полярности с фиксированным выходным напряжением значением. Предназначена для использования в источниках питания и другой РЭА.

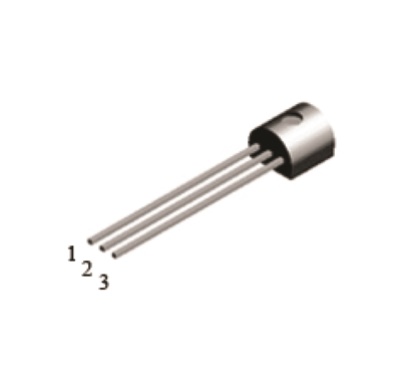

Зарубежный прототип - MC78L12AC. Обозначение технических условий - АДБК 431420.542 ТУ. Корпусное исполнение - пластмассовый корпус КТ-26 (ТО-92).

Особенности

Функция защиты от перегрева и короткого замыкания.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Микросхема «КР1181ЕН12А» представляет собой стабилизатор напряжения положительной полярности с фиксированным выходным напряжением значением. Предназначена для использования в источниках питания и другой РЭА.

Зарубежный прототип - MC78L12AC. Обозначение технических условий - АДБК 431420.542 ТУ. Корпусное исполнение - пластмассовый корпус КТ-26 (ТО-92).

Особенности

Функция защиты от перегрева и короткого замыкания.

Указания по применению и эксплуатации

Допустимое значение статического потенциала 2 000 В. Микросхемы пригодны для монтажа в аппаратуре методом групповой пайки при температуре не выше 265 С, продолжительность не более 4 с; и паяльником - температура пайки (235± 5) С, расстояние от корпуса до места пайки не менее 2,0 мм, продолжительность пайки (2±0,5) с. Микросхемы должны выдерживать воздействие тепла, возникающего при температуре пайки (260±5) С. Допустимое число перепаек выводов микросхем при проведении монтажных (сборочных) операций не более двух.

Режим и условия монтажа в аппаратуре - по ОСТ 11 073.063. Для исключения генерации на входе с амплитудой, превышающей UImax, рекомендуется использовать конденсатор, величина емкости которого должна быть не менее 0,33 мкФ ± 10%, а расстояние от конденсатора до микросхемы не более 15 мм. При наличии сглаживающего фильтра входного напряжения, если между выходным конденсатором

Технические характеристики
Наименование Буквенное обозначение Ед. измерения Норма
не менее не более
Выходное напpяжение, Ui=19B, Io=40мA Uo В 11,5 12,5
Изменение выходного напряжения при изменении входного напряжения, 14,5В Ui 27B, Io=40мA 16В Ui 27B, Io=40мA Uu мВ -

-

250

200

Изменение выходного напряжения при изменении тока нагрузки, Ui =19B, 1мА Io 0.1A Ui =19B, 1мА Io 40мA Ui мВ -

-

100

50

Ток потpебления, Ui=19B, Io=40мA, Тпер.= 25°C Ui=19B, Io=40мA, Тпер.=125°C Iсс мА -

-

6,5

6,0

Изменение тока потребления 16В Ui 27B, Io=40мA , Тпер.=0-125°C Ui =19B, 1мА Io 40мA ICC мА -

-

1,5

1,0

Коэффициент сглаживания пульсаций Io=40мA, 15В Ui 25B, f=100 Гц KRR дБ - 37
