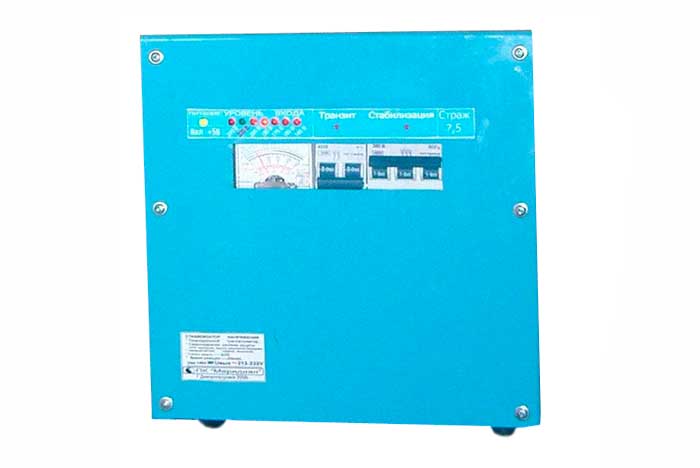

Устройство ССН предназначено для стабилизации напряжения.
Функциональные возможности
Стабилизатор ССН обеспечивает:
- поддержание выходного напряжения в пределах 210-230 В,
- отключение потребителей от питающей сети при значениях напряжения, выходящих за пределы регулирования 120-270 В,
- автоматическое включение при возвращении параметров сети в норму,
- индикацию режимов работы стабилизатора, параметров сети и нагрузки.
Устройство и принцип действия
Стабилизатор работает в таких режимах:
Устройство ССН предназначено для стабилизации напряжения.
Функциональные возможности
Стабилизатор ССН обеспечивает:
- поддержание выходного напряжения в пределах 210-230 В,
- отключение потребителей от питающей сети при значениях напряжения, выходящих за пределы регулирования 120-270 В,
- автоматическое включение при возвращении параметров сети в норму,
- индикацию режимов работы стабилизатора, параметров сети и нагрузки.
Устройство и принцип действия
Стабилизатор работает в таких режимах:
- 100% загрузка,
- автоматический,
- с задержкой включения.
Устройство ССН адаптировано к сети с полными кратковременными провалами напряжения.
| Характеристика | Значение |
| Входное напряжение питающей сети, В | 120-270 |
| Выходное напряжение стабилизатора, В | 210-230 |
| Порог срабатывания выключателя Uвх, В | 270 В |
| Задержка подключения к питающей сети, с | 20-40 |
| Скорость отслеживания изменений Uвх, мс | 20 |
| Выключение сети (аварийное), с | 0,1 |
| Режим работы (по времени и загрузке), % | 100 |
| Потребляемая мощность | До 1% выдаваемой мощности |
| Номинальная мощность (при Uвх=140в, Т=35°С), КВт | 1,5-25 |
| Допустимое превышение мощности (при 30% врем. загрузк.) | в 2 раза |
| Габаритные размеры, мм | 240х240х250 |
| Масса, кг | 20 |
