Соединители электроразрывные типа ЭНВ-Б19 «Рябина»

Соединители электроразрывные типа ЭНВ-Б19 имеет демицальный номер ГКСА.434643.006 ТУ. Соединители предназначены для соединения и разъединения электрических цепей.

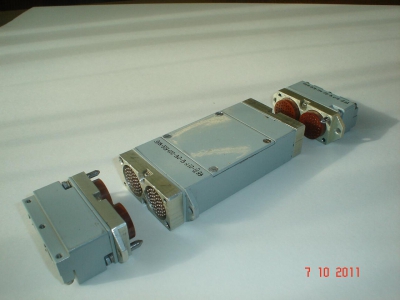

Соединители состоят из трех частей — вилки и двух одинаковых розеток. Соединители сочленяются вручную, фиксируются в сочлененном положении и расчленяются устройством потребителя. Контакты покрыты серебром.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Соединители электроразрывные типа ЭНВ-Б19 имеет демицальный номер ГКСА.434643.006 ТУ. Соединители предназначены для соединения и разъединения электрических цепей.

Соединители состоят из трех частей — вилки и двух одинаковых розеток. Соединители сочленяются вручную, фиксируются в сочлененном положении и расчленяются устройством потребителя. Контакты покрыты серебром.

Основные технические характеристики

  • количество контактов в вилке – 200
  • количество контактов в розетке – 100
  • диаметр контактов – 1 мм;
  • сопротивление контактов, не более — 5 мОм;
  • сопротивление изоляции в нормальных климатических условиях, не менее — 1000 МОм;
  • рабочий ток на контакт – 1 А при суммарной токовой нагрузке на соединитель 150 А;
  • максимальный ток на одиночный контакт – 4 А, количество контактов не более 10 на каждую контактную группу;
  • максимальное рабочее напряжение постоянного и переменного (частотой до 3 МГц) тока в нормальных климатических условиях и при пониженном атмосферном давлении 4400 Па (33 мм рт. ст.) – 220 В (амплитудное значение);
  • количество сочленений и расчленений соединителей – 250;
  • усилие сочленения и расчленения соединителей не более – 294 Н (45 кгс);
  • минимальная наработка соединителей в предельных режимах – 1000 ч;
  • минимальный срок службы соединителей – 15 лет;
  • минимальный срок сохраняемости – 15 лет;
  • соединители устойчивы к воздействию специальных факторов

Механические факторы

  • Синусоидальная вибрация:-диапазон частот – 15-2000 Гц;
  • Амплитуда ускорения – 200 м·с -2 (20g);
  • Механический удар многократного действия: пиковое ударное ускорение – 60 м·с -2 (6g); длительность действия – 20-30 м·с;
  • Механический удар одиночного действия: пиковое ударное ускорение – 1500 м·с -2 (150g); длительность действия – 1-3 м·с;
  • Линейное ускорение – 150 м·с -2 (15g);
  • Акустические шумы: диапазон частот – 50 – 10000 Гц;
  • Уровень звукового давления – 170 дБ.

Климатические факторы

  • Температура окружающей среды от -60 С до 85 С;
  • Атмосферное пониженное давление 4400 Па (33 мм рт. ст.);
  • Повышенная относительная влажность воздуха при температуре 35 С — 98 процентов.
