Соединители электроразрывные типа ЭКМ-П7-2-103 имеет децимальный номер АВ3.642.215 ТУ. Соединители электроразрывные предназначены для соединения, разъединения и переключения электрических цепей устройством потребителя.
Соединители электроразрывные типа ЭКМ-П7-2-103 имеет децимальный номер АВ3.642.215 ТУ. Соединители электроразрывные предназначены для соединения, разъединения и переключения электрических цепей устройством потребителя.

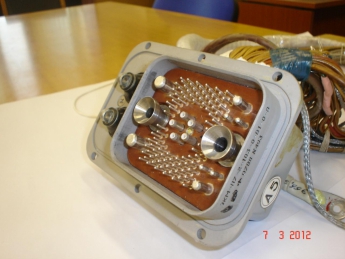

Соединители состоят из двух частей – вилки, имеющей устройство переключения, и розетки. Соединители сочленяются, фиксируются в сочлененном положении и расчленяются устройством потребителя. Вилка и розетка являются блочными: вилка крепится к изделию за фланец, розетка за кожух на подвижном устройстве потребителя. Внутри вилок установлено устройство переключения. При эксплуатации в него через два сквозных отверстия в корпусе вставляются 2 чеки. На каждую чеку снаружи надет резиновый колпачок, обеспечивающий герметизацию корпуса. Устройство переключения представляет собою электромеханическое устройство для одновременного переключения 8 нормально замкнутых и 8 нормально разомкнутых электрических цепей при вставлении и вырывании чек.В корпусе розетки установлены две направляющие колонки, обеспечивающие однозначность сочленения вилки с розеткой, а также их центрирование друг относительно друга при сочленении.Соединители содержат 98 низкочастотных контактов, из них 2 сигнальных, и 5 радиочастотных соединителей.
Покрытие контактов, выводов устройства переключения и РЧ соединителей – серебряное, покрытие контакта устройства переключения – палладиевое.
Технические характеристики
- Максимальное смещение и перекос продольных осей частей соединителей относительно друг друга в плоскости их сочленения не более 4 мм и 2 градуса соответственно и угловой разворот частей соединителей относительно друг друга в плоскости, перпендикулярной продольной оси, не более 2 градусов, при этом подвижность одной из частей соединителей обеспечивается устройством потребителя;
- Усилие сочленение и расчленения соединителей без монтажа не более 1200 Н (120 кгс);
- Сопротивление контактов соединителей: диаметр 1,5 мм не боле — 3 мОМ; диаметр 3,0 мм не более — 0,8 мОМ; диаметр 5,5 мм не более — 0,55 мОМ; диаметр 9,0 мм не более — 0,35 мОМ- сопротивление контактов РЧ соединителей не более –1 мОм
- сопротивление контактов устройства переключения не более 0,02 Ом;
- Волновое сопротивление РЧ соединителей 50 Ом.
- Верхняя граница рабочих частот РЧ соединителей – 10000 МГц:
- КСВ РЧ соединителей в диапазоне частот 500 - 4000 МГц – 1,25; 4000 – 10000 МГц – 1,5;
- Сопротивление изоляции в нормальных климатических условиях не менее: соединителей — 2000 МОм; РЧ соединителей — 1000 МОм; устройства переключения 500 МОм.
- Максимальный ток на одиночный контакт: диаметр 1,5 мм – 15 А, диаметр 3,0 мм – 50 А, диаметр 5,5 мм – 120 А, диаметр 9,0 мм – 180 А.
- Максимальное рабочее напряжение (амплитудное значение) при нормальном атмосферном давлении: для контактов соединителей — 280 В; для РЧ соединителей — 100 В;
- Минимальная наработка соединителей: в предельных режимах – 500 ч и дополнительно розеток 500 ч в облегчённых режимах – 3000 ч;
- Количество сочленений и расчленений: 500 – для вилок, 1000 – для розеток;
- Количество вставлений и вырывов чек устройства переключения 100;
- Минимальный срок службы соединителей – 15 лет.
Механические факторы
- Синусоидальная вибрация длительного действия для соединителей: диапазон частот – 1-3000 Гц, амплитуда ускорения – 200 м·с -2 (20g), кратковременного воздействия для вилок (не более 5 мин), диапазон частот – 1-5000 Гц, амплитуда ускорения – 600 м·с -2 (60g)
- Механический удар многократного действия для вилок: пиковое ударное ускорение – 750 м·с -2 (75g), длительность действия – 2-6 мс;
- Линейное ускорение- 250 м·с -2 (25g)
Климатические факторы
- Температура окружающей среды от -60 С до 130 С;
- Повышенная рабочая температура среды (длительное воздействие) — 80 С;
- Повышенная температура среды (кратковременное воздействие) – 350 С в течение 10 мин на поверхность вилок с контактной стороны – одноразовое воздействие;
- Изменение температуры среды от –60 С до + 130 С;
- Повышенная относительная влажность воздуха при температуре 35 С – 98 процентов;
- Атмосферное пониженное рабочее давление до 1,3·10 -2 Па (1 мм рт. ст.) – для соединителей и до 2,6·10 -2 Па одноразовое кратковременное (до 10 мин) – для вилок;
- Повышенное рабочее давление воздуха -3*10 5 Па (3 кгс/кв.см);
- Пыль динамическая, дождь, иней роса, соляной туман, плесневые грибы;
- Соединители устойчивы к воздействию специальных факторов по ГОСТ В 20.39.404
