Система Вибротест-6

Система Вибротест-6 предназначена преимущественно для контроля амплитуды виброперемещения подшипников ротора центробежного шахтного вентилятора главного проветривания согласно ГОСТ 11004-84 «Вентиляторы шахтные главного проветривания.

Конструктивное исполнение

В состав системы виброконтроля входит:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Система Вибротест-6 предназначена преимущественно для контроля амплитуды виброперемещения подшипников ротора центробежного шахтного вентилятора главного проветривания согласно ГОСТ 11004-84 «Вентиляторы шахтные главного проветривания.

Конструктивное исполнение

В состав системы виброконтроля входит:

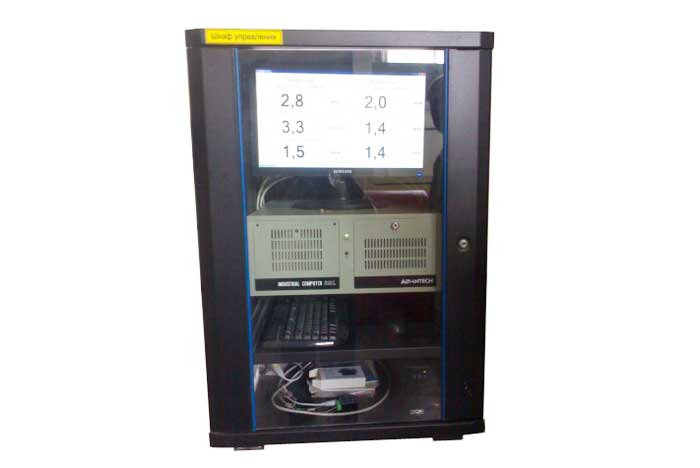

  • шкаф управления - 1 шт.
  • оптодатчик с кабелем 3м - 1 шт.
  • вибродатчик с кабелем 3м - 4 шт.
  • коробка клеммная - 4 шт.
  • комплект соединительных кабелей - 1 шт.

На каждой из двух опор вентилятора устанавливается по два вибродатчика. Один датчик измеряет вертикальную составляющую вибрации. Второй – горизонтальную и осевую составляющие вибрации.

Оптодатчик предназначен для определения углового положения вала вентилятора.

Сигналы с вибродатчиков и оптодатчика через коробки клеммные (на каждый вибродатчик предусмотрена своя коробка клеммная) поступают в шкаф управления. В шкафу управления происходит фильтрация, оцифровка, обработка результатов измерения производится промышленным компьютером (ПрК), укомплектованным универсальной платой ввода/вывода.

Использование промышленного компьютера с клавиатурой позволяет повысить надежность и упростить настройку и обслуживание системы Вибротест-6 . Результаты измерения амплитуды виброперемещений в мкм выводятся на 19-ти дюймовый экран монитора в удобном для оператора виде, что позволяет наблюдать результаты контроля с большого расстояния (при необходимости можно выводить на экран также среднеквадратичное значение виброскорости и виброускорения).

Кроме вывода информации на монитор в системе предусмотрена подача предупреждающих сигналов по любой из 4-х градаций интенсивности вибраций и передача данных по интерфейсу RS485 в систему управления или на диспетчерский пункт.

Функциональные возможности

Система Вибротест-6 обеспечивает:

  • контроль вибраций подшипниковых опор роторов низкооборотных вращающихся машин,
  • ведение архива общего уровня вибрации системы.
Технические характеристики
Параметры Значение
Напряжение питания, В 220 (+10%;-15%)
Частота вращения ротора, об/мин 300-1000
Количество подшипниковых опор ротора, шт. ±2
Диапазон измерения амплитуды виброперемещения подшипниковых опор согласно ГОСТ 11004, мкм 10-100
Относительная погрешность измерения, не более, % 8
Период изменения выходной информации, с, не более 30
Память системы, показаний 6400
Передача данных на верхний информационный уровень по интерфейсу RS485
Возможность наблюдения за величиной вибрации на 19-ти дюймовом экране монитора визуально
Выходной сигнал о превышении допустимого уровня вибрации контакты реле
Количество градаций интенсивности вибраций (хорошо, удовлетворительно, допустимо, недопустимо) 4
Ввод значений уровней вибрации с клавиатуры ПрК
Требования к условиям эксплуатации системы:
  • температура в помещении эксплуатации, °С
  • температура эксплуатации датчиков, °С
от + 5 до + 40
от – 25 до + 60
Геометрические размеры, мм, не более
  • шкаф управления
  • вибродатчик
  • оптодатчик
  • коробка клеммная
620х600х743
O=25, L=100
O=25, L=120
140х115х60
Масса, кг, не более
  • шкаф управления
  • вибродатчик
  • оптодатчик
  • коробка клеммная
70
0,30
0,30
0,25
Степень защиты от воды и твердых тел, не менее
  • шкаф управления
  • вибродатчик
  • оптодатчик
  • коробка клеммная
IP20
 P65
IP65
IP66
Гарантийный срок эксплуатации с момента ввода системы в эксплуатацию, мес. 12
Срок службы системы, лет. 6
Срок периодической поверки, мес. 12
