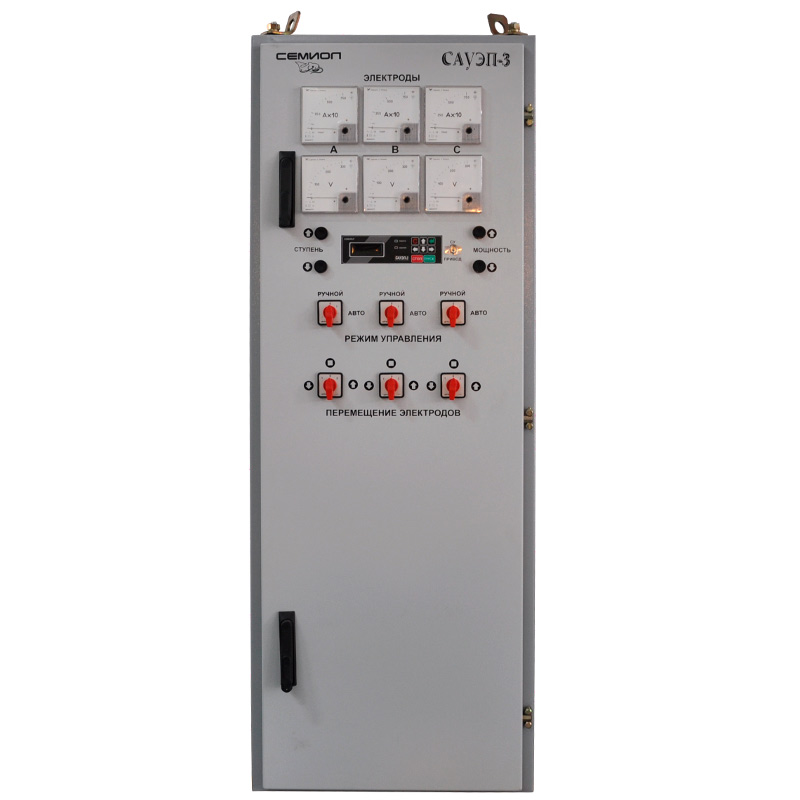

Система управления САУЭП-3 предназначена для автоматического и ручного управления положением токоведущих электродов и обеспечения требуемого режима работы печи. Система представляет собой шкаф с ориентировочными габаритами 1600х600х465, состоящий из двух основных блоков - привода двигателей перемещения электродов и системы управления.
В процессе работы система управления контролирует следующие сигналы: напряжение на каждом электроде; ток каждого электрода; ток возбуждения двигателей привода перемещения электродов; токи и напряжения якоря двигателей привода перемещения электродов; положение управляющих командоконтроллеров.
|
Род тока |
трехфазный переменный |
|
Напряжение питания |
380 В |
|
Отклонение установившегося входного: |
|
|
Напряжение питания |
от +10% до-15% |
|
Частота питающей сети |
50 Гц +/- 2Гц |
|
Выходные параметры: |
|
|
Номинальное выходное напряжение |
3 канала 250 В |
|
Номинальный выходной ток |
3 канала 15 A |
|
Глубина регулирования |
1:100 |
|
Максимальное измеряемое напряжение |
260 В |
|
Количество измеряемых каналов тока, напряжения |
3,3 |
|
Режим работы |
продолжительный |
|
Устойчивость к воздействию механических и климатических факторов: |
|
|
Вид климатического исполнения |
Т по ГОСТ 15150-69, ГОСТ 15543.1 |
|
Атмосферное давление |
84-106,7кПа(600 - 800 мм.рт.ст.) |
|
Относительная влажность при температуре воздуха +30 °С |
80% |
|
Наработка на отказ |
10000 час |
|
Средний срок службы |
10 лет |
|
Диапазон температур |
от +10 °C до + 50 °C |
