Система сбора УМК-1

Система сбора УМК-1 предназначена для непрерывного оперативного контроля параметров бурения нефтяных и газовых скважин.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Система сбора УМК-1 предназначена для непрерывного оперативного контроля параметров бурения нефтяных и газовых скважин.

Конструктивное исполнение

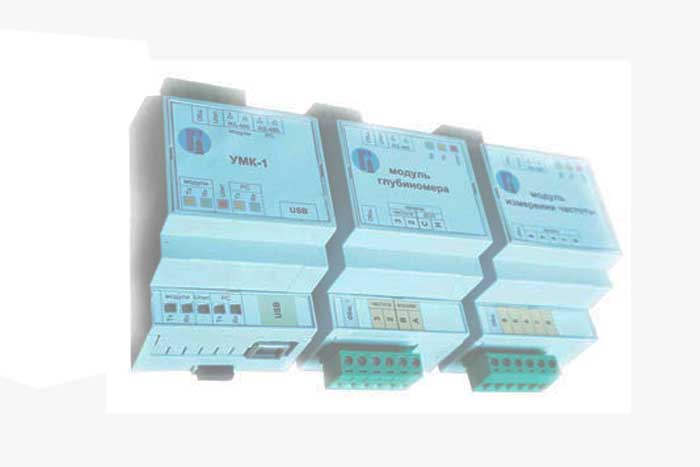

Все устройства системы сбора УМК-1 выполнены в виде модульных микропроцессорных устройств, объединенных в сеть стандарта EIA RS-485 с гальванической изоляцией. Модули подключены последовательно с использованием четырехжильного кабеля, по которому осуществляется электропитание и обмен данными между устройствами.

В состав системы сбора входит:

  • контроллер сбора – предназначен для опроса измерительных модулей и связи с ПК
  • модуль глубиномера – предназначен для приема данных с датчика оборотов лебедки, (инкрементального энкодера, датчика угла поворота, двухфазного счетчика перемещений)
  • модуль измерения частоты импульсов (5 каналов) – предназначен для изменения частоты ходов поршней буровых насосов, оборотов ротора
  • модуль аналоговых сигналов (8/16/24 канала) предназначен для аналогово-цифрового преобразования сигналов датчиков с выходом 4..20мА или 0..10В
  • блок питания 24V – обеспечивает все узлы системы и измерительные датчики низковольтным стабилизированным напряжением
  • преобразователь интерфейсов USB-RS485

Все входы/выходы модулей имеют гальваническую изоляцию, защиту от неправильного подключения полярности питания.

Технические характеристики
Параметры Значение
Количество входных каналов, шт. (всего) до 32
Аналоговых каналов, 4...20 мА / 0...10 В до 24
Счетно-импульсных каналов, (PNP, NPN) 20..500 имп./мин до 7
Время установки 0 на счетно-импульсных каналах, сек. не более 5
Тпология сети шина
Интерфейс связи с ПК RS485, USB
Удаленность пк от объекта измерения до 1000 м
Напряжение питания 12..40 В
Типы датчиков 0..10В/4..20мА
Температура эксплуатации -40..+70°С
Разрядность ацп 16-бит
Частота опроса датчиков, сек от 0,5
Скорость обмена, бит/с 9600
