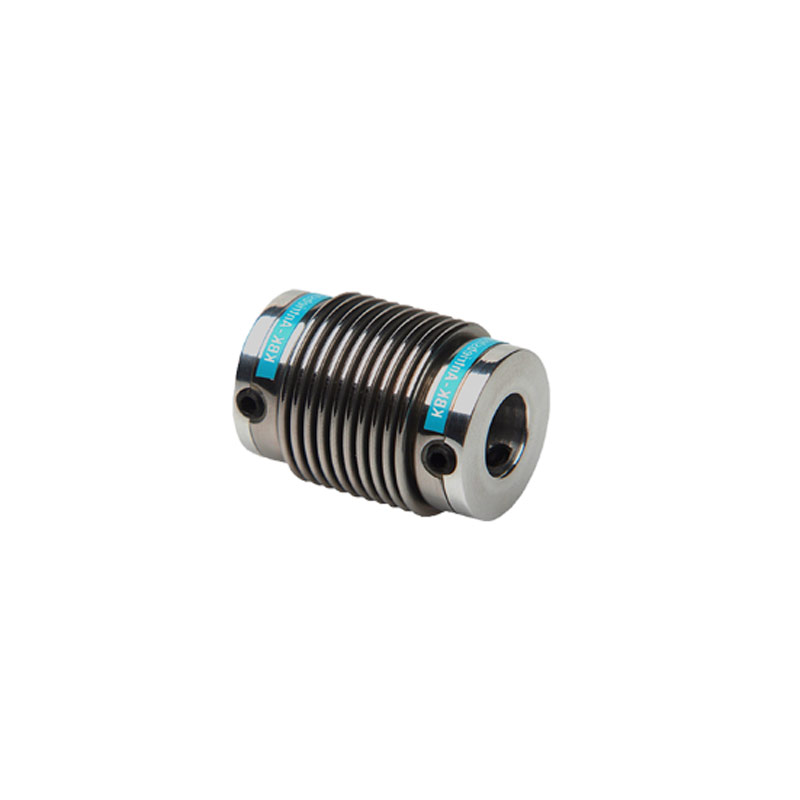

Сильфонные муфты KB-4

Сильфонные муфты KB-4 предназначены для передачи крутящего момента и соединения валов.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Сильфонные муфты KB-4 предназначены для передачи крутящего момента и соединения валов.

Технические характеристики
Модификации Крутящий момент TKN (Nm) Габаритные размеры Масса, кг
L ØA D1/D2 H C E F
KB4/18 18 63 45 10-25.4 17 5.5 19.5 M5 0.1
71 8 0.15
KB4/30 30 65 56 10-30 20 7.5 24.5 M6 0.3
73 15 0.32
KB4/60 60 79 66 12-35 23 10 29 M8 0.5
89 40 0.6
KB4/80 80 91 82 14-44 28 11 33.5 M10 2.3
102 72 2.4
KB4/150 150 91 82 19-44 28 11 33.5 M10 2.3
102 84 2.4
KB4/200 200 101 90 22-48 31 13 38 M12 2.6
113 125 2.7
KB4/300 300 105 110 30-60 40 13 38 M12 4.3
116 145 4.4
KB4/500 500 112 122 35-70 42 15 42 M12 5.5
123 145 5.6
KB4/800 800 168 157 40-80 55 22.5 55 2M20 9
400
KB4/1400 1400 168 157 50-80 55 22.5 55 2M20 10
470
