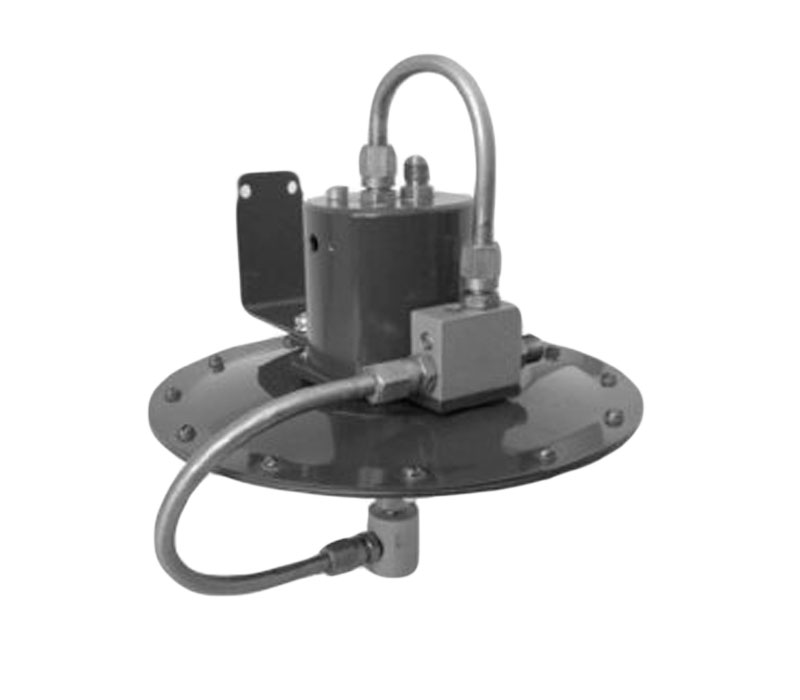

Сигнализатор верхнего уровня СУ-2П предназначен для сигнализации о достижении заданного уровня жидкости в сосудах и аппаратах, находящихся под атмосферным давлением (например, уровня налива продукта в железнодорожные цистерны).
Принцип действия
Принцип действия прибора основан на пропускании воздуха или другого газа через трубку с расширяющимся концом (колпаком). При соприкосновении нижнего края колпака с жидкостью в трубке появляется незначительное избыточное давление, это давление усиливается и передается на выход сигнализатора.
Сигнализатор верхнего уровня СУ-2П предназначен для сигнализации о достижении заданного уровня жидкости в сосудах и аппаратах, находящихся под атмосферным давлением (например, уровня налива продукта в железнодорожные цистерны).
Принцип действия
Принцип действия прибора основан на пропускании воздуха или другого газа через трубку с расширяющимся концом (колпаком). При соприкосновении нижнего края колпака с жидкостью в трубке появляется незначительное избыточное давление, это давление усиливается и передается на выход сигнализатора.
Наличие широкого металлического колпака на конце трубки позволяет контролировать уровни даже таких жидкостей, как мазут или коксовый пек.
| Давление питающего воздуха | 140...250 кПа |
| Давление воздуха на выходе | 130...240 кПа |
| Расход воздуха на выходе, не менее | 60 л/мин |
| Расход воздуха в режиме ожидания при давлении питания 140 КПа, не более | 3 л/ч |
| Чувствительность, не хуже | 5 мм.вод.ст. |
| Время срабатывания, не более | 5*секунд |
| Плотность контролируемой среды | 0,6...2,0 г/см3 |
| Диапазон рабочих температур | -30...+60 °C |
| Исполнение корпуса по ГОСТ 14254-96 (МЭК 259-89) | IP64 |
