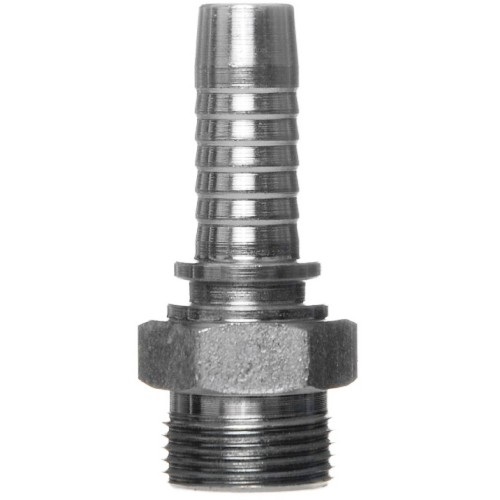

Штуцер CES

Штуцер CES предназначен для движения жидкости в одну сторону и применяется, когда текучая среда поступает в один конец цилиндра и выходит в другом, и при этом существует только один поток жидкости через один штуцер.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Штуцер CES предназначен для движения жидкости в одну сторону и применяется, когда текучая среда поступает в один конец цилиндра и выходит в другом, и при этом существует только один поток жидкости через один штуцер.

Технические характеристики
Обозначение Условный проход, мм Размеры, мм
Inch M S d A L
CES0614 6 1/4'' М14х1,5 17 6 25 56
CES0616 6 1/4'' М16х1,5 17 8 25 56
CES0618 6 1/4'' М18х1,5 19 10 26 59
CES0620 6 1/4'' М20х1,5 22 12 26 59
CES0816 8 5/16'' М16х1,5 17 8 26 60
CES0818 8 5/16'' М18х1,5 22 10 26 60
CES0820 8 5/16'' М20х1,5 22 12 26 60
CES1018 10 3/8'' М18х1,5 22 10 28 63
CES1020 10 3/8'' М20х1,5 22 12 28 63
CES1022 10 3/8'' М22х1,5 22 14 31 65
CES1220 12 1/2'' М20х1,5 22 12 31 63
CES1222 12 1/2'' М22х1,5 22 14 31 65
CES1224 12 1/2'' М24х1,5 24 16 31 65
CES1630 16 5/8'' М30х2 30 20 35 71
CES1636 16 5/8'' М36х2 41 25 35 71
CES2030 20 3/4'' М30х2 32 20 35 74
CES2036 20 3/4'' М36х2 41 25 38 77
CES2042 20 3/4'' М42х2 46 30 40 79
CES2536 25 1'' М36х2 41 25 38 88
CES2542 25 1'' М42х2 46 30 40 93
CES3252 32 1 1/4'' М52х2 55 38 42 98
CES3852 38 1 1/2'' М52х2 55 38 42 108
