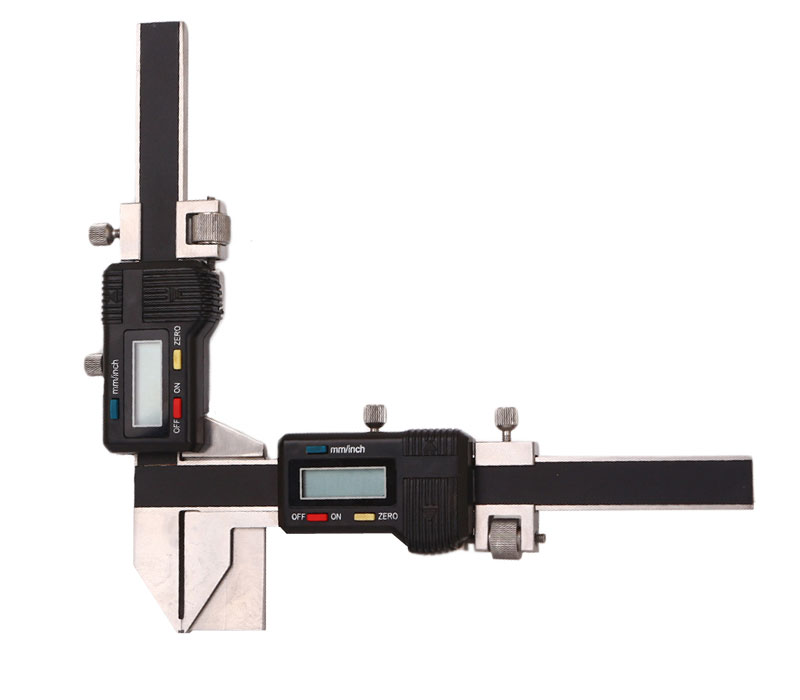

Штангензубомерс нониусами ШЗН, ШЗНЦ

Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Штангензубомер ШЗН, ШЗНЦ с нониусами предназначен для измерения расстояния между разноименными боковыми поверхностями зуба цилиндрических прямозубых и косозубых колес внешнего зацепления по хорде.

Область применения

Применяется в машиностроении и других отраслях промышленности.

Порядок работы

Установить высотную линейку на высоту до постоянной хорды зуба hc.

Произвести измерения в следующем порядке:

  • установить штангензубомер на зубчатом венце так, чтобы высотная линейка прилегала к вершине одного из зубьев;
  • сдвинуть подвижную губку до получения контакта обеих губок с разноименными поверхностями зуба;
  • произвести отсчет толщины зуба по горизонтальной шкале.
Модификации
Тип Диапазон, модулей Цена деления мм Тип Вывод данных
ШЗН-26 1-26 0,02 Нониусный -
ШЗНЦ-25 1-25 0,01 Цифровой RS-232
ШЗНЦ-50 5-50 0,01 Цифровой RS-232
