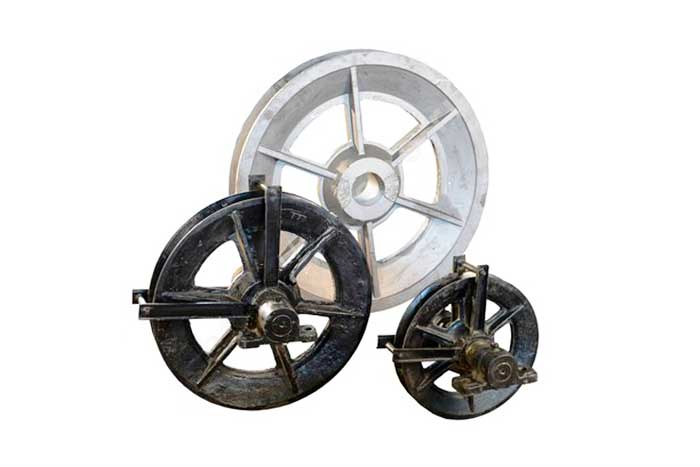

Шкив ШКП1, ШКП2

Шкив ШКП1, ШКП2 предназначен для поддержания и изменения направления стальных канатов, на которых подвешивается проходческое оборудование, применяемое при строительстве рудных, угольных и сланцевых шахт.

Конструктивное исполнение

В зависимости от конструкции подвески проходческого оборудования устанавливают шкивы одинарные или спаренные.

Одинарные шкивы ШКП1:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Шкив ШКП1, ШКП2 предназначен для поддержания и изменения направления стальных канатов, на которых подвешивается проходческое оборудование, применяемое при строительстве рудных, угольных и сланцевых шахт.

Конструктивное исполнение

В зависимости от конструкции подвески проходческого оборудования устанавливают шкивы одинарные или спаренные.

Одинарные шкивы ШКП1:

  • для бадей,
  • подвесного трехэтажного полка,
  • спасательной лестницы и насоса,
  • для крайних направляющих канатов устанавливают одинарные шкивы.

Спаренные шкивы ШКП2:

  • для навески труб вентиляции,
  • сжатого воздуха и цементации,
  • для средних направляющих канатов.
Технические характеристики ШКП 1
Обозначение Размеры, мм Допускаемая нагрузка на канат, включая его массу, кН, не более Масса, кг, не более
Диаметр навивки, мм Расстояние между осями опор, мм Диаметр каната, мм
ШКП1-0,4-20-50 400 360 17,7-20 50 76
ШКП1-0,6-23-93
ШКП1-0,6-26,5-100
ШКП1-0,6-30-130
600 23,5-25,5
27-35
100
130
111
109
ШКП1-0,9-34,5-170
ШКП1-0,9-39,5-23
ШКП1-0,9-45-325
900 540 30,5-34,5
35-39,5
40-45
170 230
325
528
520
512
ШКП1-1,2-51-393
ШКП1-1,2-57,5-517
ШКП1-1,2-60-580
1200 640 45,5-51
51,5-57,5
55-60
393
517
580
1036
1011
905
Технические характеристики ШКП 2
Обозначение Размеры, мм Допускаемая нагрузка на канат включая его массу, кН, не более Масса, кг, не более
Диаметр навивки,мм Расстояние между осями опор, мм Расстояние между осями шкивов, мм Диаметр каната, мм
ШКП2-0,4-20-50 400 720 360 17,7-20 50 142
ШКП2-0,6-23-93
ШКП2-0,6-26,5-100
ШКП2-0,6-30-130
600 20,5-23
23,5-25,5
27-30
93
100
130
210
206
202
ШКП2-0,9-34,5-170
ШКП2-0,9-39,5-230
ШКП2-0,9-45-325
900 1080 540 30,5-34,5
35-39,5
40-45
170
230
335
960
944
928
ШКП2-1,2-51-39
ШКП2-1,2-57,5-517
ШКП2-1,2-60-580
1200 1280 640 45,5-51
51,5-57,5
55-60
393
517
580
1920
1895
1873
