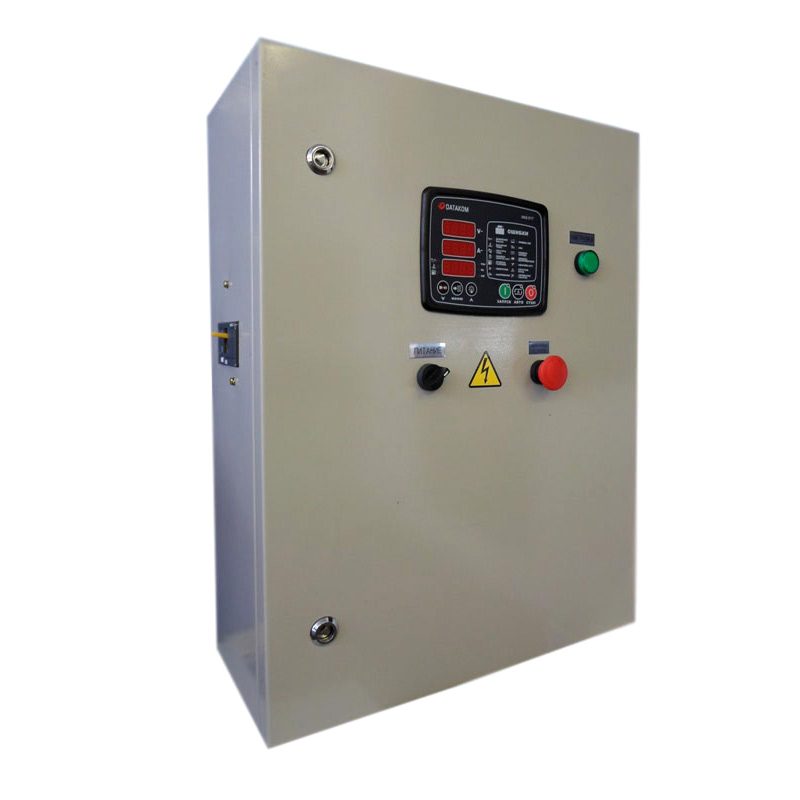

Шкаф управления ШУ ДГУ предназначен для работы в трехфазной сети переменного тока с глухозаземленной нейтралью и обеспечивает: управление двумя (одним) вводами внешней сети, в автоматическом или в ручном режимах; управление ДГУ, автоматизированной по второй степени ГОСТ 14228-80, мощностью 8 или 16 кВт, в автоматическом или в ручном режимах; готовность ДГУ к работе (подзаряд аккумуляторной батареи и подогрев масла); контроль и цифровую индикацию рабочих параметров ДГУ (частоту вращения коленчатого вала дизеля, давление и температуру масла, общее время работы дизеля, частоту переменного тока дизель-генератора).
|
Количество сетевых вводов |
1; 2 |
|
Количество управляемых ДГУ |
1 |
|
Номинальная мощность |
8; 16 кВт |
|
Фазное напряжение силовой сети переменного тока ввода |
187-242 В |
|
Фазное напряжение силовой сети переменного тока ДГУ |
195-253 В |
|
Максимальное фазное напряжение силовой сети переменного тока |
260 В |
|
Номинальный ток нагрузки |
15; 30 А |
|
Частота переменного тока силовой сети |
45-55 Гц |
|
Потребляемая мощность по переменному току |
до 200 Вт |
|
Напряжение оперативного питания |
8-14,7 В |
|
Потребляемая мощность по постоянному току |
до 30 ВА |
|
Степень защиты по ГОСТ 14254-96 |
IР21 |
|
Габаритные размеры |
600х700х250 мм |
|
Масса |
37; 50 кг |
|
Контролируемый параметр ДГУ |
Диапазон |
Дискретность |
|
частота вращения коленчатого вала дизеля, об/мин |
от 0 до 2000 |
1 |
|
давление масла в системе смазки дизеля, кПа |
от 0 до 600 |
10 |
|
температура масла в системе смазки дизеля, °С |
от 0 до 125 |
1 |
|
количество моточасов работы дизеля, ч |
от 1 до 9999 |
1 |
|
частота переменного тока дизель-генератора, Гц |
от 40 до 60 |
0,1 |
Основная погрешность измерения параметров - ±2,5% от верхнего предела индицируемого значения, для счетчика моточасов - ±0,5 %.
|
Исполнительные механизмы ДГУ |
Параметры |
|
|
номинальное напряжение |
потребляемый ток, не более |
|
|
втягивающее реле стартера |
12 В |
40 А |
|
электродвигатель механизма управления регулятором МЭ236 |
12 В |
10 А |
|
подогреватель масла (3шт.) |
220 В |
4 А |
