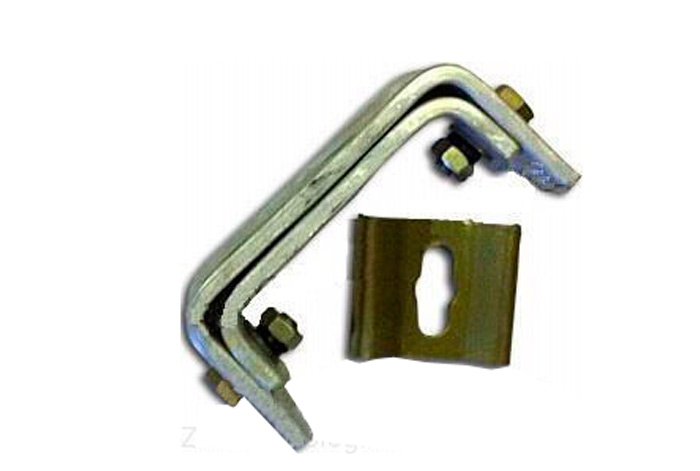

Шинодержатель ШР-5-375

Шинодержатель ШР-5-375 предназначен для крепления от одной до трех шин прямоугольного сечения шириной пятьдесят сантиметров в ошиновках до 6 кВ.

Конструктивное исполнение

Конструкция шинодержателя позволяет производить его разворот во время монтажа.

Крепление шин шинодержателя – свободное. Жесткое крепление шин осуществляется на монтаже дополнительным болтом с контргайкой, устанавливаемым в отверстие, имеющееся в верхней планке.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Шинодержатель ШР-5-375 предназначен для крепления от одной до трех шин прямоугольного сечения шириной пятьдесят сантиметров в ошиновках до 6 кВ.

Конструктивное исполнение

Конструкция шинодержателя позволяет производить его разворот во время монтажа.

Крепление шин шинодержателя – свободное. Жесткое крепление шин осуществляется на монтаже дополнительным болтом с контргайкой, устанавливаемым в отверстие, имеющееся в верхней планке.

Технические характеристики
Параметр Значение
Размеры шинодержателя, мм 1=130, h=72, b=40
Размеры шины, мм ширина 50, толщина 5-8
Количество болтов для крепления к изолятору и их резьба 2хМ10
Тип опорного изолятора ИО-6-3,75 У3
ИОР-6-3,75 У3
Масса, кг 0,36
Количество шин в пакете 1-3
