СДГГСО Парк-2МК предназначено для организации сети двусторонней громкоговорящей связи и(или) оповещения ГГС(ГГО) в пределах промышленного объекта, технология работы которого требует более 8 командиров (операторов) технологических процессов и(или) более 8 независимо адресуемых фидеров при трансляционной мощности каждого фидера до 400 Вт.
Функциональные особенности
- режим "диалог" не поддерживается пультами командира ПКП-32Ф(16Ф), входящими в состав комплексов аппаратуры командира КА-32Ф(16Ф);
- отсутствует возможность организации переговоров между командирами, пульты которых не подключены хотя бы к одной общей УКС: nК-mФ-N(Рy/Пz);
- отсутствует возможность переговоров между исполнителями, находящимися на фидерах, обслуживаемых разными УКС: nК-mФ-N(Рy/Пz).
Состав системы

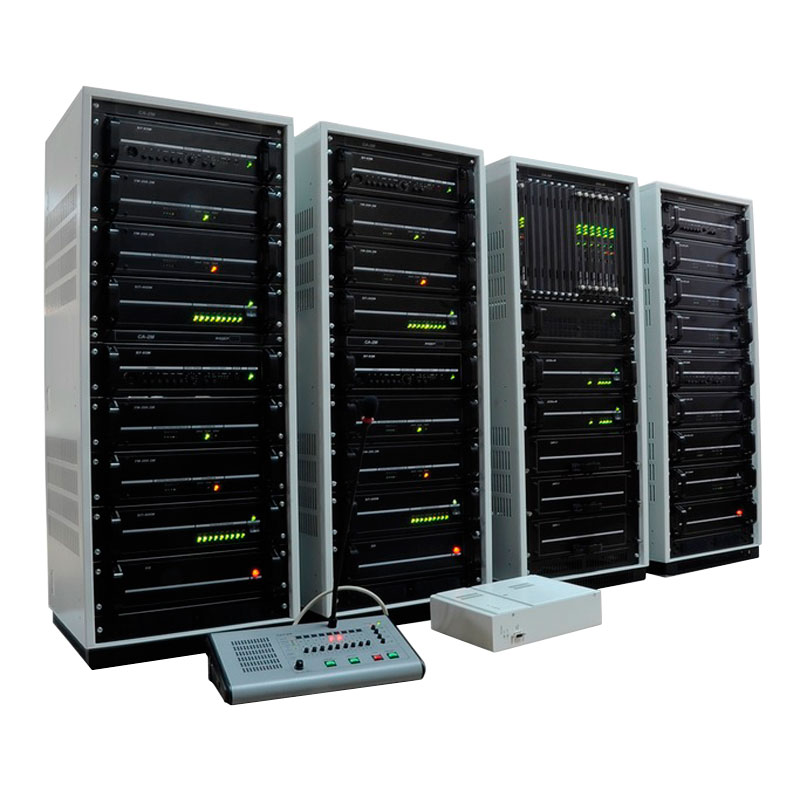

Оборудование центральной аппаратной:
- от 2 до 4 усилительно-коммутационных станций громкоговорящей связи УКС: nК-mФ-N(Рy/Пz) изделия СДГГСО "Парк-2М";
- вводно-защитные устройства ВЗУ-nК-mФ, количество и типы которых определяются конфигурацией поставляемых УКС;
- трубка телефонная (1 шт).
Пультовое оборудование (оборудование командиров):
- комплекс аппаратуры командира КА-4Ф;
- комплекс аппаратуры командира КА-8Ф;
- комплекс аппаратуры командира КА-16Ф;
- комплекс аппаратуры командира КА-32Ф.
Напольное оборудование (оборудование исполнителей)*:
- парковые переговорные устройства ППУ.М6, ППУ.М4 и ППУ.М4.1;
- громкоговорители рупорные;
- линейный трансформатор ТЛТ 200Р.
* типы и количество устройств, входящих в состав напольного оборудования, определяются потребителем, исходя из конфигурации объекта.
Выходная мощность УКС |
до 12,8 кВт |
|
Выходная мощность на фидере |
200 или 400 Вт |
|
Количество фидеров |
до 32 |
|
Количество командиров |
до 29 |
|
Максимальная длина кабельных линий |
от УКС до пульта командира |
1200 м |
от УКС до наиболее удаленного паркового переговорного устройства |
4000 м |
|
Максимальное количество парковых переговорных устройств на фидере |
40 шт |
