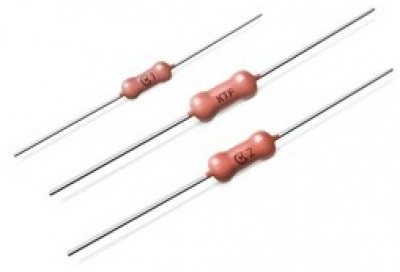

Резистор С2-36 предназначен для работы в электрических цепях постоянного, переменного и импульсного тока. Резисторы С2-36 изготовляют в климатическом исполнении В в соответствии с техническими условиями АБШК .434110.016 ТУ (приёмка "ОТК"), ОЖО .467.089 ТУ (приёмка "5"), ОЖО .467.138 ТУ (приёмка "9").
Рис.1 – Габаритные размеры резистора С2-36
Номинальная мощность рассеяния |
0,125 Вт |
||
Номинальное сопротивление |
10...2,21∙106 Ом |
||
Допускаемые отклонения от номинального сопротивления |
±0,5: ±1,0 % |
||
Предельное рабочее напряжение при нагрузке постоянным или переменным (эфф. знач.) током |
200 В |
||
Предельное рабочее напряжение при нагрузке импульсным (амп. знач.) током |
Рср=0,1 Рном |
350 В |
|
Рср=0,2 Рном |
250 В |
||
Предельное рабочее напряжение при атмосферном давлении от 0,00013 до 4399,56 Па |
200 В |
||
Габаритные размеры |
D |
2,2 мм |
|
d |
0,6 мм |
||
L |
6 мм |
||
l |
20 мм |
||
Масса |
0,15 гр |
