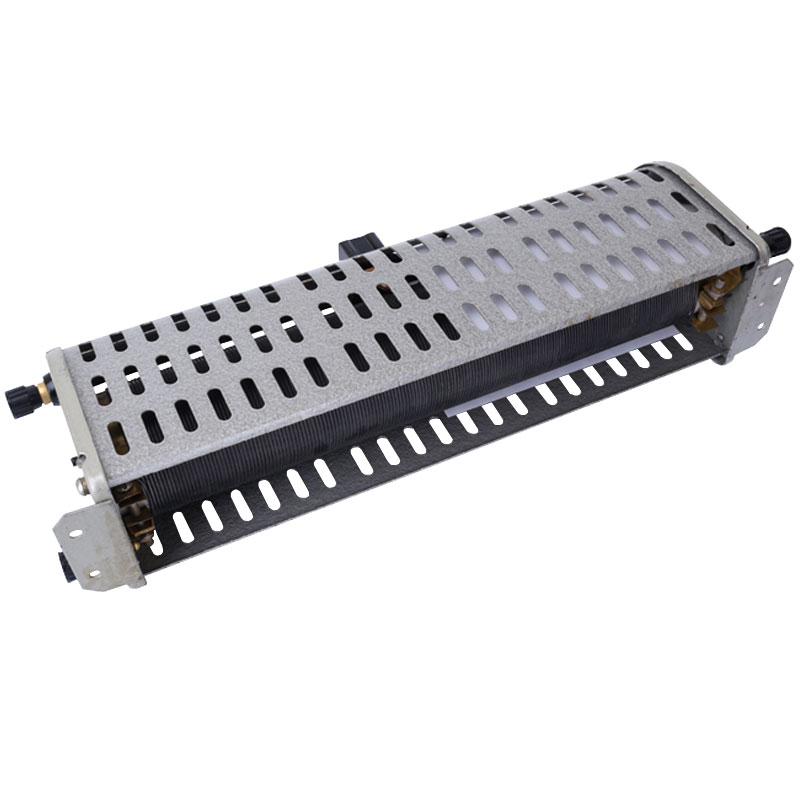

Реостаты РСП и РСПС предназначены для плавного регулирования силы тока или напряжения в электрических цепях. Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.
Допустимая сила тока, А |
Сопротивление проводящего элемента в зависимости от габарита, Ом |
|||
РСП-1 |
РСП-2 РСПС-2 |
РСП-3 РСПС-3 |
РСП-4 |
|
0,26 |
1440 |
2800* |
4300* |
6500 |
0,35 |
740 |
1450* |
2200* |
3350 |
0,45 |
410 |
825* |
1280* |
1950 |
0,55 |
260 |
520* |
800* |
1200 |
0,7 |
180 |
345* |
530* |
800 |
0,85 |
125 |
240* |
370* |
560 |
1,0 |
95 |
170* |
265* |
400 |
1,4 |
50 |
105* |
165* |
250 |
1,7 |
30 |
55* |
100* |
150 |
2,1 |
20 |
41* |
63* |
95 |
2,6 |
15 |
30* |
45* |
70 |
3,0 |
10,5 |
22* |
33* |
50 |
3,4 |
8 |
17* |
25* |
38 |
4,0 |
6,5 |
13* |
20* |
30 |
4,6 |
--- |
10* |
15,5* |
23 |
5,0 |
--- |
8* |
12,5* |
19 |
5,5 |
--- |
6,8* |
10,6* |
16 |
6,2 |
--- |
5,5* |
8,5* |
13 |
