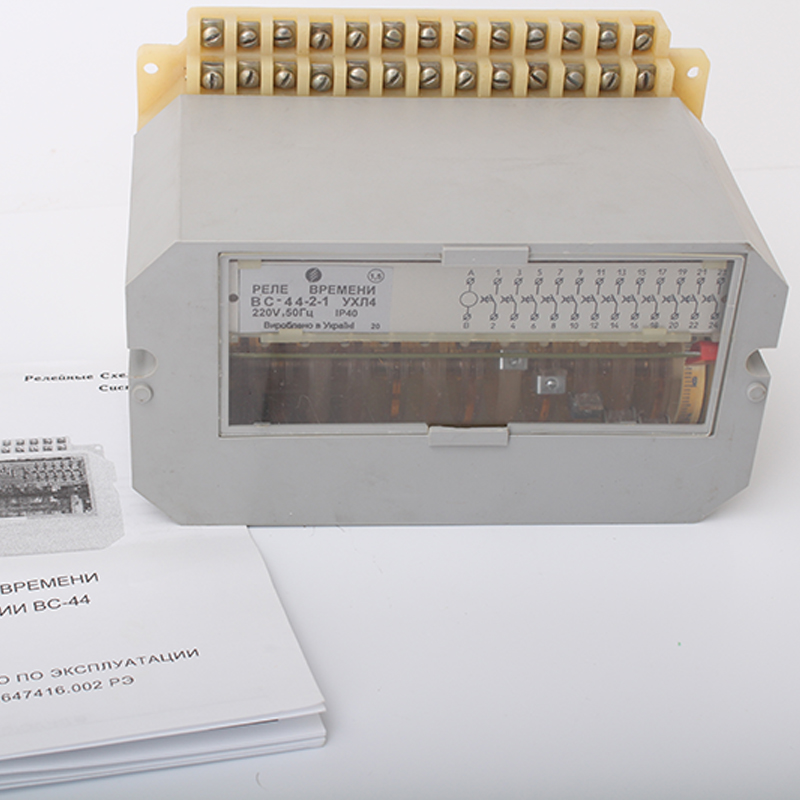

Реле времени ВС-44

Реле времени серии ВС-44 предназначены для передачи команд из одной электрической цепи в другую согласно предварительно установленной программе по замкнутому повторяющемуся циклу и применяются в схемах автоматического управления.

Производитель:
Вложения:
Паспорт(461.09 КБ)
Наличие:
Под заказ
+7(499)346-62-92

Реле времени серии ВС-44 предназначены для передачи команд из одной электрической цепи в другую согласно предварительно установленной программе по замкнутому повторяющемуся циклу и применяются в схемах автоматического управления.

Технические характеристики
Максимальная сила тока включения 12 А
Температура окружающего воздуха:
  • УХЛ
-20…+55 °С
  • О
-10…+55 °С
Воздействие ударных нагрузок при ускорении 78,4 м/с2 (8g) и длительности удара от 2 до 15 мс
Вибрация мест крепления с частотой до 60Гц при ускорении до 19,6 м/с2
Номинальное напряжение питания переменного тока 50 Гц 12, 24, 40, 110, 220 В
Допустимый уровень колебаний напряжения от номинального при температурах окружающего воздуха:
  • до 40°С
0,85…1,1
  • свыше 40°С
0,85…1,05
Климатического исполнения О 0,95…1,05
Количество замыкающих контактов в исходном состоянии, с возможностью переустановки их на размыкание:
  • ВС-44-1
11
  • ВС-44-2
12
  • ВС-44-3
6
  • ВС-44-4
7
Потребляемая мощность
  • ВС-44-1, ВС-44-3
8 ВА
  • ВС-44-2, ВС-44-4
5 ВА
Минимальная коммутируемая сила тока 40 мА
Длительно допустимая сила тока, проходящего через контакты реле
Максимальная сила тока включения 12 А
Категория применения АС-11, ДС-11
Минимальное время команды (время замкнутого или разомкнутого состояния электрических контактов), % от длительности цикла 7
Наименьшая разница между соседними по величине уставками на каждом программном диске, 7% от длительности цикла
Максимальное количество команд, обеспечиваемых всеми программными дискам, за цикл:
  • ВС-44-1
46
  • ВС-44-2
48
  • ВС-44-3
26
  • ВС-44-4
28
Степень защиты реле:
По оболочке IP40
По разъему IP10
Продолжительность цикла (по исполнениям) 28,7…125ч 17мин
Максимальное количество упоров, установленных на одновременное срабатывание контактов, при длительности цикла:
  • менее 59 с
2
  • от 1 до 15 мин
4
  • более 15 мин
8
Назначенный ресурс работы
  • УХЛ
16000
  • Исполнение О
10000
Вес устройства
  • ВС-44-1
1,8 кг
  • ВС-44-2
1,7 кг
  • ВС-44-3
1,4 кг
  • ВС-44-4
1,3 кг
Класс точности 1,5
Габаритные размеры
  • ВС-44-1, ВС-44-2
198х127х128 мм
  • ВС-44-3, ВС-44-4
148х127х128 мм
Гарантии 2,5 года
