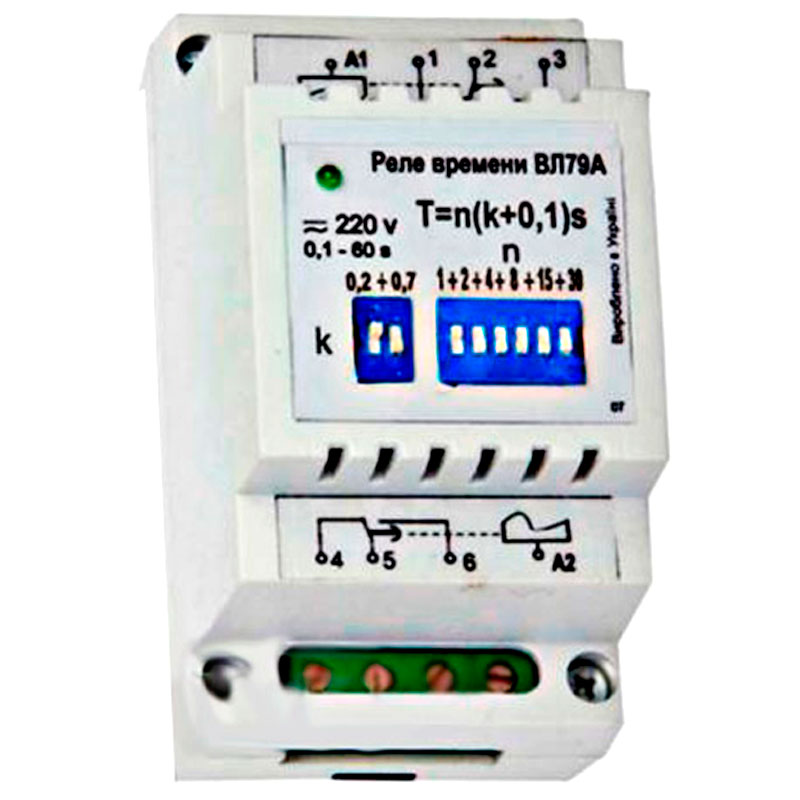

Реле времени ВЛ73А-ВЛ79А предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты. Реле изготавливаются в климатическом исполнении УХЛ4 и О4. Диапазон рабочих температур от минус 40 °C до плюс 55 °C.
|
Реле времени |
ВЛ-73А |
ВЛ-74А, ВЛ-75А |
ВЛ-76А, ВЛ-77А, ВЛ-78А |
ВЛ-79А |
|
Номинальное напряжение питания, В |
24,110,127,220 |
24,110,127,220 |
24,110,127,220 |
24,110,127,220 |
|
Диапазон уставок |
0,1с-60мин 0,1мин-60ч |
0,1с-60мин 0,1мин-60ч |
0,1с-60мин 0,1мин-60ч |
0,1с-60с |
|
Дискретность |
0,02 Tmax поддиапазона |
0,02 Tmax поддиапазона |
0,02 Tmax поддиапазона |
0,02 Tmax поддиапазона |
|
Число и вид контактов* |
1п(мгн) 1п |
1п |
2п |
2п |
|
Класс точности |
3/0,5 |
3/0,5 |
3/0,5 |
5/0,5 |
|
Время возврата |
не более 0,1 с |
не более 0,1 с |
не более 0,1 с |
- |
|
Время повторной готовности |
не менее 0,3 с |
не менее 0,3 с |
не менее 0,3 с |
- |
|
Длительно-допустимый ток выходных контактов, А |
2 |
2 |
2 |
2 |
|
Минимальный коммутируемый ток, А |
0,01 |
0,01 |
0,01 |
0,01 |
|
Степень защиты кожуха |
кожуха IP40 |
кожуха IP40 |
кожуха IP40 |
кожуха IP40 |
|
Степень защиты клемм |
клемм IP20 |
клемм IP20 |
клемм IP20 |
клемм IP20 |
|
Потребляемая мощность, ВА (Вт) |
не более 6,5 |
не более 6,5 |
не более 6,5 |
не более 6,5 |
|
Габариты, мм |
53х90х67 |
53х90х67 |
53х90х67 |
53х90х67 |
|
Масса, кг |
не более 0,3 |
не более 0,3 |
не более 0,3 |
не более 0,3 |
