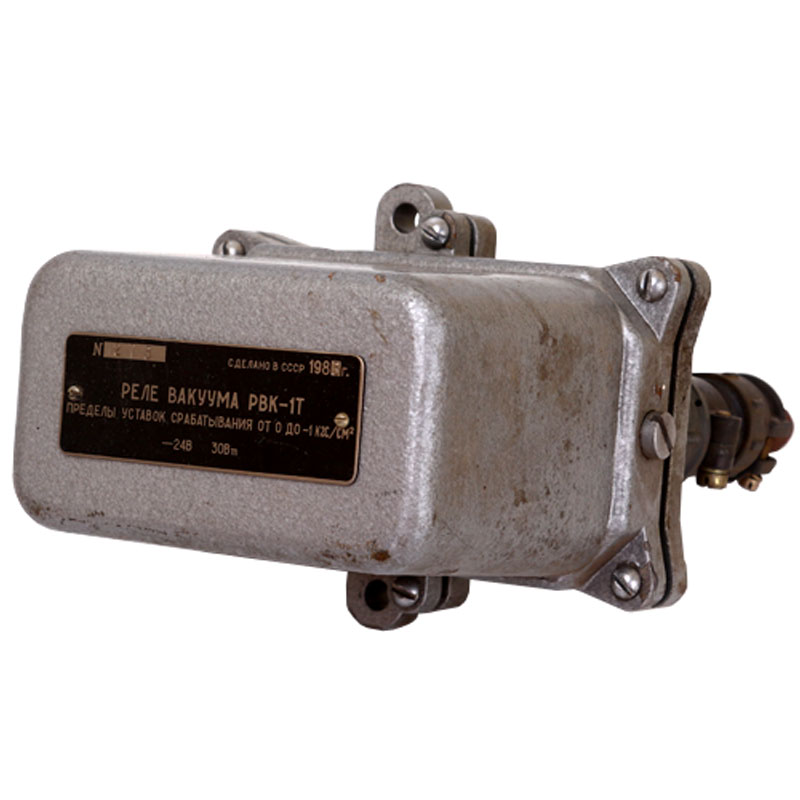

Реле вакуума РВК-1Т предназначено для автоматического контроля вакуума путем размыкания и замыкания электрической цепи. Реле РВК-1Т предназначено для работы в взрывобезопасных помещениях при температуре окружающего воздуха от -10 °С до +60 °С, относительной влажности до 100% при температуре 35 °С при условии отсутствия активных химических газов и паров.
Реле обеспечивает срабатывание (замыкание контактов) при понижении вакуума до установленной величины и возврат в исходное положение (размыкание контактов) при повышении вакуума на величину зоны нечувствительности.
Принцип работы реле РВК-1Т
Принцип действия реле основан на уравновешивании силы разряжения, силой упругих деформаций пружины. Перемещение подвижного конца сильфона, вызываемое изменением действующего на него разряжения, через рычаг действует на контактное устройство реле.
Конструкционные особенности
Реле вакуума типа РВК-1Т представляет собой бесшкальный прибор контроля, с постоянной зоной нечувствительности. Реле РВК-1Т состоит из следующих основных частей: узла сильфона передаточно-настроечного механизма и контактного устройства.
Механизм реле смонтирован на основании и закрыт крышкой с герметизирующей прокладкой. Крепление предусмотрено на специальном кронштейне в вертикальном положении тремя винтами. Контролируемая среда подводится к реле по трубке, припаянной к ниппелю, через штуцер с накидной гайкой. Уплотнение достигается за счет эластичной прокладки между ниппелем и штуцером. Присоединение кабеля предусмотрено с помощью штепсельного разъема. к клеммам которого подключены контакты микропереключателя.
|
Пределы уставок срабатывания |
от 0 до -1 кгс/см2 |
|
Зона нечувствительности нерегулируемая |
до 0,045 кгс/см2 |
|
Разброс срабатываний при плавном изменении давления |
5 кгс/см2 |
|
Максимальное допустимое давление контролируемой среды |
5 кгс/см2 |
|
Сопротивление изоляции электрических цепей |
20 МОм |
|
Мощность контактов реле |
30 Вт |
|
Напряжение |
24 В |
|
Масса |
1,3 кг |
