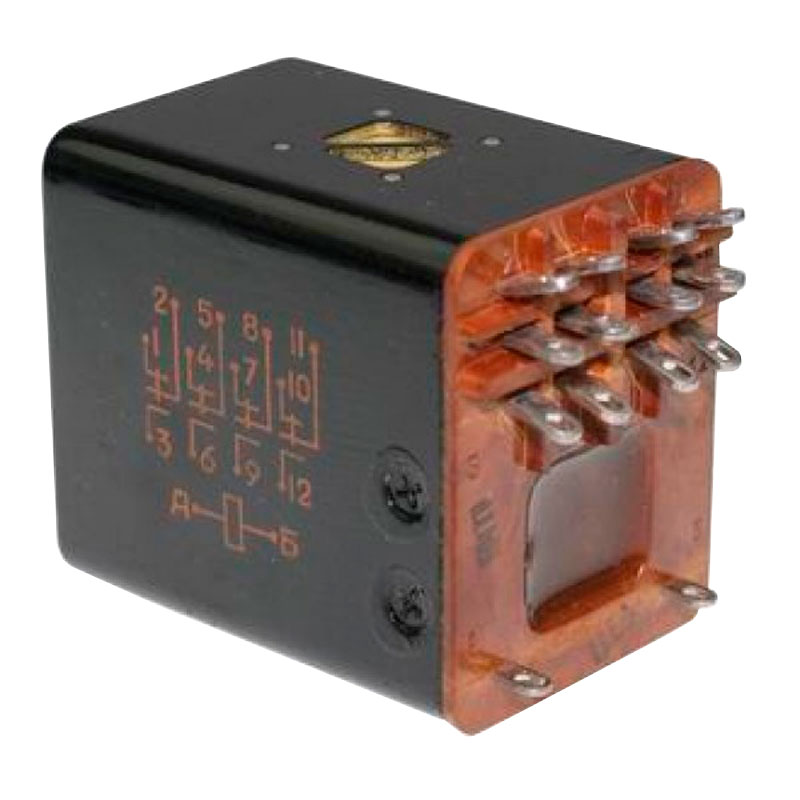

Реле ТКЕ54ПД1

Реле ТКЕ54ПД1 электромагнитное коммутационное негерметичное предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Условное обозначение реле:

  • Т - номинальное напряжение обмотки управления 27В переменного тока;
  • К - коммутационное реле с питанием цепи управления постоянным током;
  • Е - значение номинального тока в цепи главных контактов, обозначает разряд: Н - ноль целых; Е - единицы; Д - десятки;
  • 5 - указывает количество единиц данного разряда;
  • 4П - обозначает количество переключающих контактов;
  • Д1 - дополнительные конструктивные особенности и модификации реле.
Технические характеристики

Диапазон напряжений постоянного тока в цепи контактов

16-30 В

Диапазон напряжений переменного тока в цепи контактов

20-220 В

Диапазон токов в цепи контактов

0,05-5 А

Диапазон напряжений в цепи управления постоянного тока

24-30 В

Количество коммутируемых цепей

4 шт

Конструктивное исполнение

негерметичное

Масса

0,14 кг
