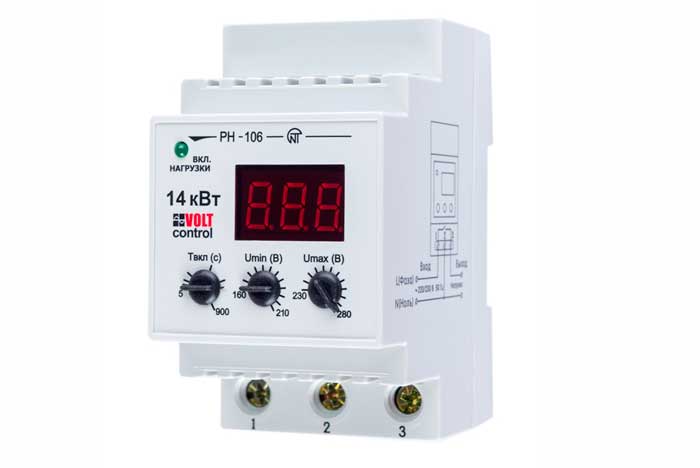

Реле РН-106 предназначено для защиты бытовой техники (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 14 кВт от недопустимых колебаний напряжения в сети последствий обрыва нейтрали.
Функциональные возможности
Реле РН-106 обеспечивает:
Реле РН-106 предназначено для защиты бытовой техники (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 14 кВт от недопустимых колебаний напряжения в сети последствий обрыва нейтрали.
Функциональные возможности
Реле РН-106 обеспечивает:
- отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ)),
- снижает уровень высокочастотных помех,
- индикацию действующего значение входного напряжения, состояния аварии и состояния выходного реле.
| Параметры | Значение |
| Максимальный коммутируемый ток при активной нагрузке, не менее, А | 63 |
| Защита от внутреннего перегрева | есть |
| Номинальное напряжение , В | 220/380 |
| Частота сети, Гц | 47 - 65 |
Диапазон регулирования:
|
160 - 210 230 - 280 5 - 900 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 120 |
| Максимальное напряжение, при котором сохраняется работоспособность, В; | 420 |
| Номинальное напряжение изоляции , В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Клеммы устройства рассчитаны на провод с сечением, мм | 0,5 - 16,0 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 7 |
| Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с | 0,02 |
| Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с | 0,12 |
| Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с | 0,12 |
| Точность определения пор ога срабатывания по напряжению, В | до 3 |
| Гистерезис возврата по напряжению, не менее, В | 4 |
| Ток потребления от сети при неподключенной нагрузке , мА | до 10 |
| Масса РН-106 ,кг | 0,175 |
