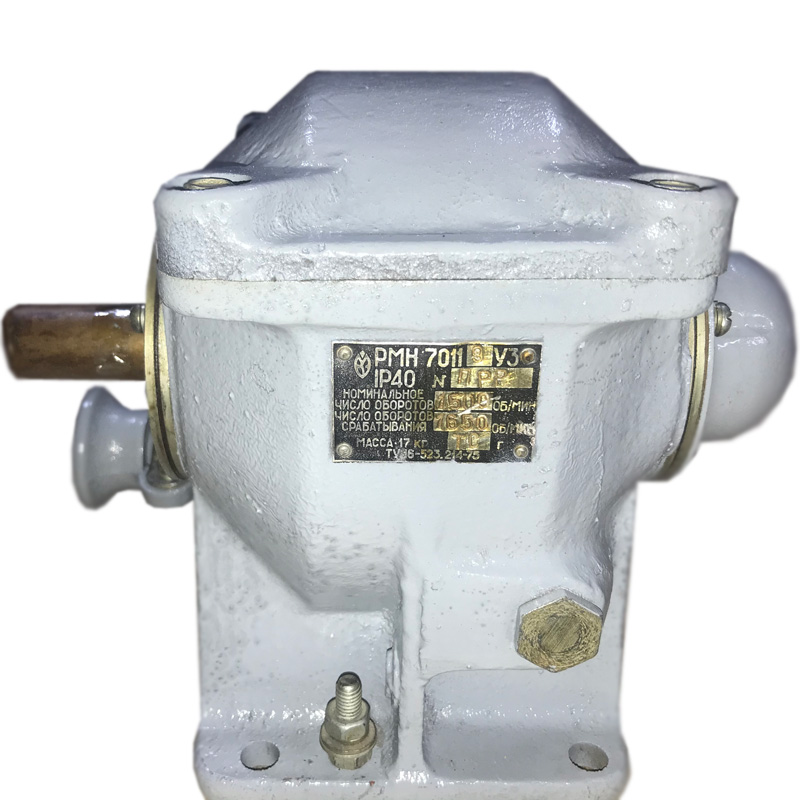

Реле РМН-7011

Реле РМН-7011 представляет собой реле контроля оборотов и предназначено для защиты электродвигателей и других электрических машин в уcловиях увеличения скорости вращения выше установленных норм.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Условия эксплуатации

  • Климатическое исполнение - У
  • Рабочая температура окружающей среды - не менее 5°С
  • Относительная влажность воздуха - до 80% при t=25°С
  • Допустимая высота размещения над уровнем моря - не более 2000 м
  • Рабочее положение - горизонтальное
  • Категория размещения - 3
  • Степень пылевлагозащенности - IP40

Схема габаритных размеров реле РМН-7011

Рис.1 Схема габаритных размеров реле РМН-7011

Схема конструкции реле РМН-7011

Рис.2 Схема конструкции

  1. вал;
  2. шариковые подшипники;
  3. втулка;
  4. регулировочная гайка;
  5. добавочный груз;
  6. рычаг;
  7. распорная пружина;
  8. подвижная муфта;
  9. шарнирное соединение.
Технические характеристики
Параметр Значение
Ток включения 5 А
Ток размыкания 0,5 А
Коэффициент мощности 0,4
Коэффициент возврата 0,5
Длительное протекание тока не более 2,5 А
Напряжение питания 380 В
Частота фазы 50 Гц
Диапазон контролируемых частот вращения от 250 мин-1 до 1600 мин-1
Тип/количество контактов Р2/З2
Габаритные размеры 275х205 мм
Масса 19 кг
Модификации РМН-7011
Модификация Частота вращения
РМН-7011-1 У3 250 об/мин
РМН-7011-2 У3 300 об/мин
РМН-7011-3 У3 375 об/мин
РМН-7011-3 У3 500 об/мин
РМН-7011-3 У3 600 об/мин
РМН-7011-3 У3 750 об/мин
РМН-7011-3 У3 1000 об/мин
РМН-7011-3 У3 1200 об/мин
РМН-7011-3 У3 1500 об/мин
РМН-7011-3 У3 1600 об/мин
