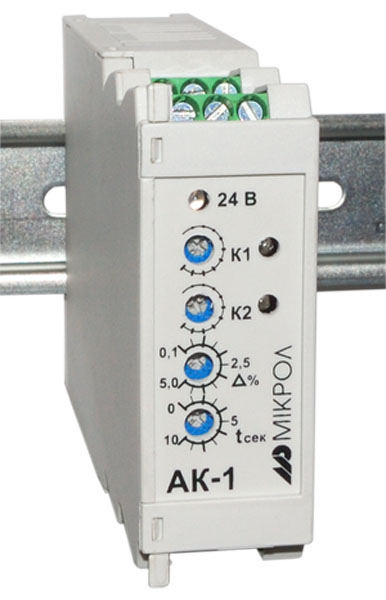

Реле-регулятор АК-1

Назначение: предназначен для контроля предельных значений входного аналогового сигнала, по двум настраиваемых уставкам с выходом на контакты реле.

Область применения

  • Системы регулирования, сигнализации, аварийного отключения
  • Управление технологическими процессами в энергетике, металлургии, в измерительных системах, измерительно-вычислительных комплексах и других отраслях промышленности

Технические характеристики


Техническая характеристика
Значение

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Назначение: предназначен для контроля предельных значений входного аналогового сигнала, по двум настраиваемых уставкам с выходом на контакты реле.

Область применения

  • Системы регулирования, сигнализации, аварийного отключения
  • Управление технологическими процессами в энергетике, металлургии, в измерительных системах, измерительно-вычислительных комплексах и других отраслях промышленности

Технические характеристики


Техническая характеристика
Значение

1 Количество аналоговых входов  1
Диапазон изменения входного аналогового сигнала от 0 мА до 5 мА    (Rвх=50 Ом)
от 0 мА до 20 мА  (Rвх=25 Ом)
от 4 мА до 20 мА  (Rвх=25 Ом)
от 0 В   до 10 В    (Rвх=40 кОм)

от 0 В до 260 В    (Rвх=500 кОм)
по отдельному заказу

3 Диапазон изменения параметра «Гистерезис» 0,1 до 5 %
Погрешность установки параметра «Гистерезис» 0,1 %
Диапазон изменения параметра «Предел»
  - для верхних значений К1 0÷100%
  - для нижних значений К2 50÷100%
0÷100%
0÷50%
Погрешность при установке границ К1 и К2
  - по лимбу передней панели 10/5 %
  - по внешнему прибору 0,1 %
Погрешность преобразования 0,2%
Количество дискретных выходов 2
Тип выхода переключающие контакты реле
10 Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока 220В
11 Максимальный ток нагрузки каждого выхода ≤ 8 А
12 Напряжение питания 24±6 В (нестабилизированное)
13 Ток потребления, не более 90 мА
14 Габаритные размеры ВхШхГ 76 х 26 х 115 мм
15 Степень защиты IP30
16 Масса, не более 0,13 кг
