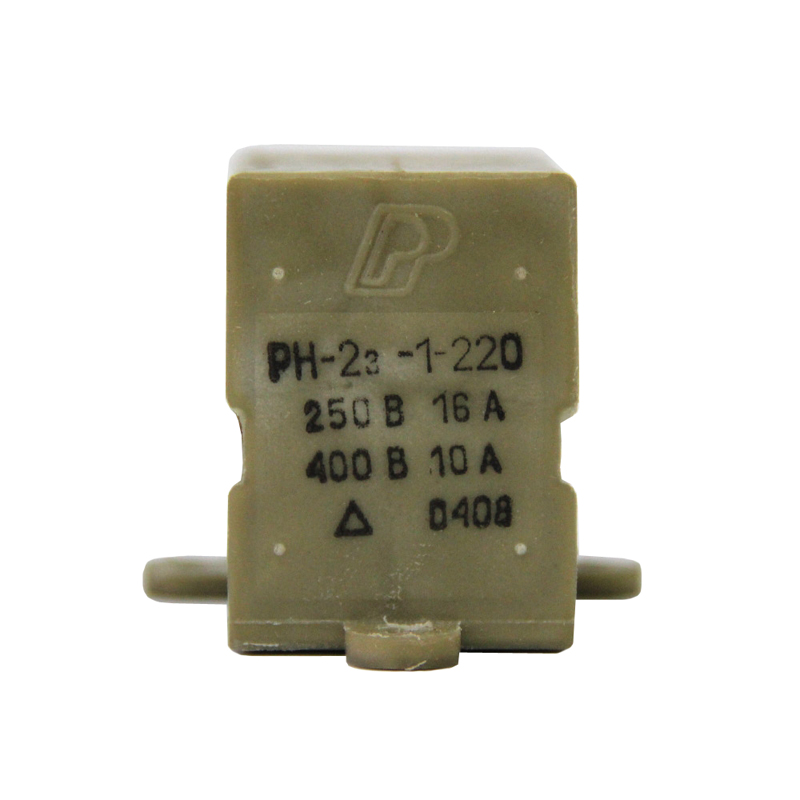

Реле напряжения РН-2

Описание

Реле напряжения типа РН-2 предназначены для коммутации электрических цепей постоянного и переменного тока напряжением до 400 В в электроустановках промышленного и бытового назначения. Реле изготавливают в климатическом исполнении "0" .

Реле имеют три конструктивных исполнения по состоянию контактов:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Описание

Реле напряжения типа РН-2 предназначены для коммутации электрических цепей постоянного и переменного тока напряжением до 400 В в электроустановках промышленного и бытового назначения. Реле изготавливают в климатическом исполнении "0" .

Реле имеют три конструктивных исполнения по состоянию контактов:

  • РН-2п – с двумя переключающими контактами;
  • РН-2з – с двумя замыкающими контактами;
  • РН-2р – с двумя размыкающими контактами.

Каждое исполнение имеет модификации в зависимости от рода тока (постоянный или переменный) и величины рабочего напряжения обмотки управления.

Технические данные
Исполнение Условное обозначение реле Рабочее напряжение, В Род тока Сопротивление обмотки, Ом
обмотки управления
ЛГИШ.647155.001 РН-2п-1-12 12+1.2-1.8 Перемен.
50 Гц
27±2.7
-10 РН-2з-1-12
-20 РН-2р-1-12
-01 РН-2п-1-24 24+2.4-3.6 - 111±11.1
-11 РН-2з-1-24
-21 РН-2р-1-24
-02 РН-2п-1-48 48+4.8-7.2 - 444±44.4
-12 РН-2з-1-48
-22 РН-2р-1-48
-03 РН-2п-1-60 60+6.0-9.0 - 697±69.7
-13 РН-2з-1-60
-23 РН-2р-1-60
-04 РН-2з-1-110 110+11-16 - 2300±230
-14 РН-2р-1-110
-24 РН-2р-1-110
-05 РН-2п-1-220 220+22-33 - 5500±550
-15 РН-2з-1-220
-25 РН-2р-1-220
-06 РН-2п-1-380 380+38-57 - 20000±1000
-16 РН-2з-1-380
-26 РН-2р-1-380
-07 РН-2п-0-12 12±1.2 Постоян. 48±2.4
-17 РН-2з-0-12
-27 РН-2р-0-12
-08 РН-2п-0-24 24±2.4 - 210±10,5
-18 РН-2з-0-24
-28 РН-2р-0-24
-09 РН-2п-0-48 48±4.8 - 770±38,5
-19 РН-2з-0-48
-29 РН-2р-0-48
Технические характеристики
Напряжение, В 400 250 250 25
Род тока перемен. перемен. постоян. постоян.
Значение тока, А 10 16 1,6 16
Частота коммутации, Гц 0,167
Количество коммутаций 100000 100000 50000 50000
