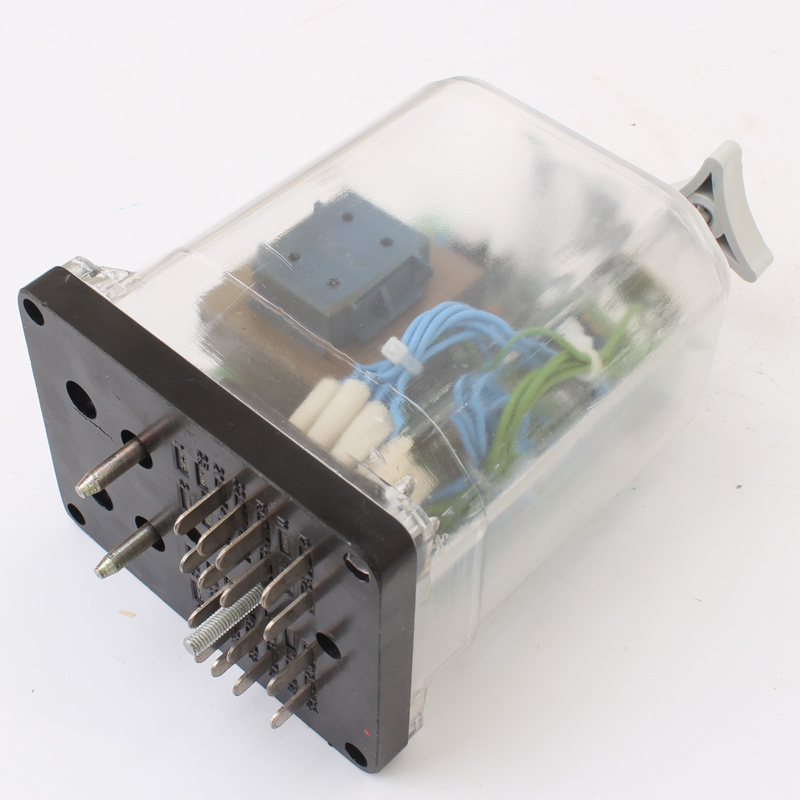

Реле напряжения полупроводниковое РНП

Реле РНП предназначено для работы в качестве универсального аварийного реле переменного тока, а также режимного реле источника постоянного тока.

Производитель:
Вложения:
Паспорт(658.43 КБ)
Наличие:
Под заказ
+7(499)346-62-92

Вид климатического исполнения У категории 2 (но для работы при температуре окружающего воздуха от -40 до +60С)

Технические характеристики
Параметры Значения
Габаритные размеры, мм 200х87х112
Масса, кг не более 1,2
Номинальное напряжение питания контролируемой сети
  • переменного тока частотой 50, 60 или 75 Гц, В
  • постоянного тока, В
110, 220, 380
24
Номинальное выходное напряжение постоянного тока при сопротивлении нагрузки 900 Ом, В 24
Коэффициент возврата реле 0,75...0,95
Напряжение прямого опрокидывания (притяжения) при приведенном на минимум резисторе "Uп"
  • при включении реле на номинальное напряжение 220 В переменного тока, В
  • при включении реле по постоянному току, В
185
20
Реле, включенное на номинальное напряжение 220 В переменного тока, имеет следующие пороги срабатывания:
  • прямого опрокидывания (притяжение), В
  • обратного опрокидывания (отпадания), В
207
195,5
Выходное напряжение, В 24
Выходной ток, А 0,5
Сопротивление изоляции, МОм 50
Электрическая прочность изоляции, В 2000
Пороговое значение напряжения прямого и обратного опрокидывания не должны изменяться более чем на ±2% от номинального напряжения питания при переключении реле с номинальным напряжением питания 220 В на 110 и 380 В

"Схема принципиальная реле напряжения РНП"

Рис.1 Схема принципиальная реле напряжения РНП

Комплект поставки

  • Реле РНП 020.00.00.00 - 1 шт,
  • Паспорт - 1 экз.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, при условии предварительного хранения не более 6 месяцев.
