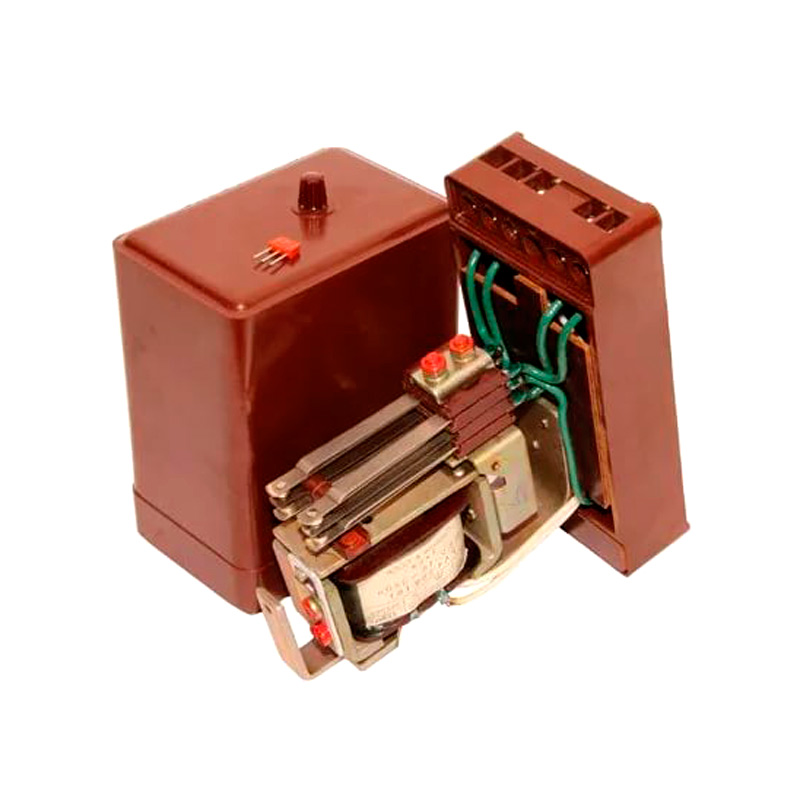

Реле МКУ-48

Реле МКУ-48 предназначен для управления питающими и сигнальными цепями в стационарной аппаратуре автоматики, телемеханики и связи, то есть реле применяется в качестве промежуточного реле. Магнитная цепь реле состоит из сердечника Ш-образной формы и плоского якоря. Сердечник реле согнут из полосовой стали марки Э таким образом, что средняя часть его располагается перпендикулярно к двум крайним частям, представляющим собой корпус реле. На средней части сердечника, расположена катушка реле с каркасом из пластмассы.

Цена: По запросу
Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru
Технические характеристики

Электрическая изоляция

в нормальных климатических условиях

1500 В

в условиях повышенной влажности

900 В

Сопротивление изоляции

в нормальных климатических условиях (обмотка обесточена)

от 200 МОм

при максимальной температуре (после выдержки обмотки под рабочим напряжением)

от 20 МОм

Сопротивление изоляции в условиях повышенной влажности

между контактами, между контактами и корпусом

от 10 МОм

между обмотками и между обмотками и корпусом

от 5 МОм

после воздействия плесневых грибов и соляного тумана (для МКУ 48-Т)

от 5 МОм

Рабочее положение

горизонтальное

Диапазон частот

до 25 Гц

Масса реле (открытое)

0,36 кг

Масса реле (в кожухе)

0,6 кг
