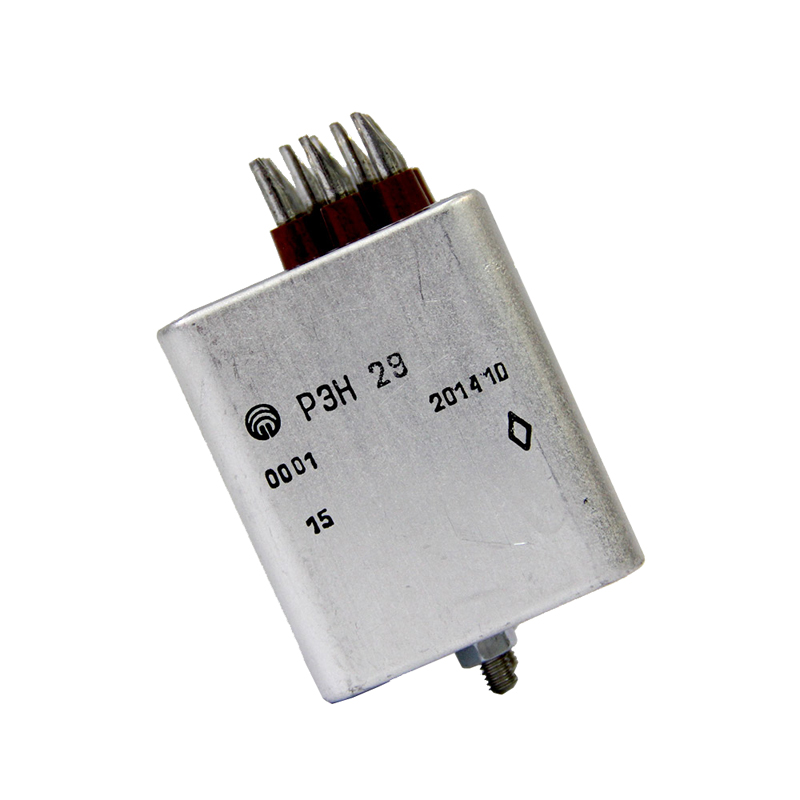

Реле электромагнитное РЭН 29

Описание

Реле электромагнитное РЭН 29 постоянного тока с 2-мя переключающими контактами. Устройство используется для коммутации электроцепей постоянного/переменного тока, частота 50 - 1100 Гц. Коммутирует ток от 5·10-5 А  до 5А. Вес - 130 г.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Описание

Реле электромагнитное РЭН 29 постоянного тока с 2-мя переключающими контактами. Устройство используется для коммутации электроцепей постоянного/переменного тока, частота 50 - 1100 Гц. Коммутирует ток от 5·10-5 А  до 5А. Вес - 130 г.

Технические данные
Наименование Рабочее
напряжение,
В
Напряжение срабатывания, В,
при 298К ( +25°С),
не более
 Сопротивление
обмотки при 298К (+25°С), Ом
РФ4.519.063-00.,-01. 27 ± 2.7 17.6 116 ±  11.6
РФ4.519.063-02.,-03. 30 ± 3 18.5 140 ± 14
РФ4.519.063-04.,-05. 12 ± 1.2 7.5 22 ± 2.2
Технические характеристики
Диапазоны коммутации  Вид
нагрузки
 Род тока  Частота
коммутации,
Гц, не более
Число коммутационных
циклов, не более
 тока, А  напряжения, В  при норм.
темпер.
в т.ч. при
353К (+80°С)
5·10-5 – 2·10-3 500 – 1000 постоянный акт. 1.5 10 2
0.002 – 0.003 450 – 1000 постоянный акт. 1.5 10 2
0.01 – 0.03 500 – 1000 постоянный акт. 1.5 10 2
0.01 – 0.1 220 – 450 постоянный акт. 1.5 10 2
0.03 – 0.3 220 – 1000 пост. и 50-1100Гц. акт. 1.5 10 2
0.03 – 0.35 50 – 1000 50 Гц акт. 1.5 10 2
0.1 – 2 220 – 1000 пост. и 50-1100Гц. акт. 1.5 10 2
0.1 – 5 12 – 220 50 Гц акт. 1.5 10 2
0.1 – 5 12 – 30 постоянный 10 мс 1.5 10 2
0.1 – 0.5 12 – 220 50 Гц cos 0.6 1.5 10 2
0.5 – 1 12 – 220 50 Гц cos 0.6 0.08 5 1
