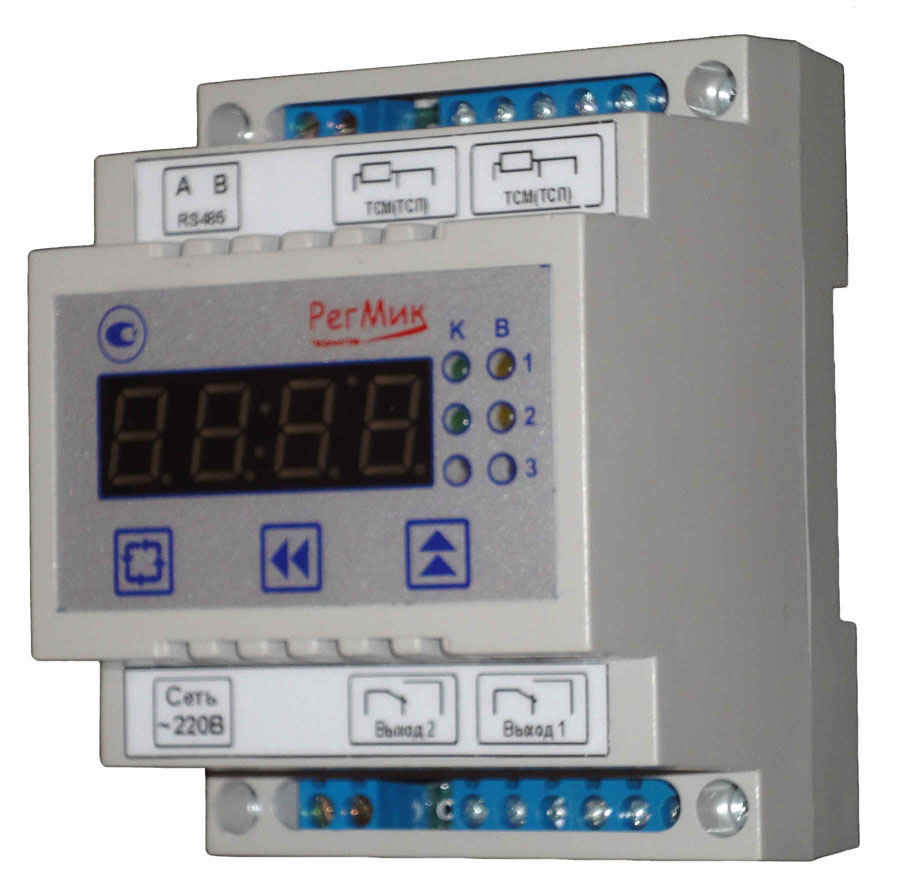

Регулятор температуры РП1-02-РМ

ПИД-регулятор предназначен для приема и преобразования сигнала, поступающего от термопреобразователя сопротивления (ТС), в значение температуры и отображения его на встроенном цифровом индикаторе. Одновременно прибор осуществляет регулирование температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону.

Прибор автоматически контролирует состояние ТС, нахождение измеренной температуры вне установленного диапазона измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал “Ошибка”.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

ПИД-регулятор предназначен для приема и преобразования сигнала, поступающего от термопреобразователя сопротивления (ТС), в значение температуры и отображения его на встроенном цифровом индикаторе. Одновременно прибор осуществляет регулирование температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону.

Прибор автоматически контролирует состояние ТС, нахождение измеренной температуры вне установленного диапазона измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал “Ошибка”.

ПИД-регулятор РП1-02А осуществлять функции:

  • измерение температуры различных объектов с помощью стандартных ТC;
  • отображение на встроенных светодиодных цифровых индикаторах текущего и заданного значений температуры объекта;
  • регулирование температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону;
  • световую индикацию режима работы прибора;
  • возможность изменения заданного значения температуры (уставки) для ПИД-регулятора;
  • работа в режиме преобразователя температура-аналоговый сигнал;
  • работа в режиме ручного задатчика аналогового сигнала;
  • обмен данными с персональным компьютером по интерфейсу RS-485;
  • формирование сигнала “Ошибка”;
  • программное изменение параметров характеристики преобразования.
Основние характеристики ПИД-регулятора
Наименование характеристики Значение
Номинальное напряжение питания, В 220
Допустимое отклонение напряжения питания, % ±10
Потребляемая мощность, Вт не более 6
Уставка для ПИД-регулятора, °С от 0,0 до 999,9
Смещение характеристики, °С от -99,9 до 999,9
Наклон характеристики от 0,001 до 9,999
Полоса фильтра, °С от 0,1 до 999,9
Время усреднения, количество периодов измерения от 0 до 9
Период индикации измеренной величины, с от 1 до 99
Период опроса датчика, не более, с 1,5
Период работы ПИД-регулятора, с от 2 до 99
Коэффициент пропорциональности от 0,1 до 999,9
Постоянная времени интегрирования, с от 1 до 9999
Постоянная времени дифференцирования, с от 1 до 9999
Гистерезис для ПИД-регулятора, °С от 0,0  до 20
Уровень мощности, % от 0 до 100
Диапазон измерения температуры, °С от -50 до 600
Предел допускаемой основной приведенной погрешности преобразования (без учета погрешности датчика) ±0,5%
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 72х72х90
Масса прибора не более 0,5 кг
Входной первичный преобразователь
(датчик температуры)
Диапазон измерений
Модификация
Код
Тип

Типы входных устройств
ТС по ДСТУ 28587 01

02

03

04

05

06

07

08

ТСМ 50М W=1,4260

ТСМ 50М W=1,4280

ТСП Pt50 W=1,3850

ТСП 50П W=1,3910

ТСМ 100М W=1,4260

ТСМ 100М W=1,4280

ТСП Pt100 W=1,3850

ТСП 100П W=1,3910

(-50...+200) °С

(-50...+200) °С

(-50...+600) °С

(-50...+600) °С

(-50...+200) °С

(-50...+200) °С

(-50...+600) °С

(-50...+600) °С

ПТ по ДСТУ 2857 10

11

12

ТХК L

ТХА K

ТЖК J

(-30...+600) °С

(-50...+1200) °С

(-30...+750) °С

АН 21

22

23

АН1 от 0 до 1 В

АН2 от 0 до 10 В

АН5 от 0 до 5 В

(0...100)%

(0...100)%

(0...100)%

АT 31

32

33

АТ1 от 0 до 5 мА

АТ2 от 0 до 20 мА

АТ3 от 4 до 20 мА

(0...100)%

(0...100)%

(0...100)%

Выходное устройство
Нагрузочная способность
Типы выходных устройств
Электромагнитное реле (Р) 8А 220В
Оптопара симисторная (ОС) 100мА 220В
Оптопара транзисторная (ОК) 150мА 80В
Силовой симистор (С) 3А 220В
Напряжение:

АН1

АН2

АН3



от 0 до 1 В

от 0 до 10 В

от 0 до 5 В

Ток:

АT1

АT2

АT3



от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА
