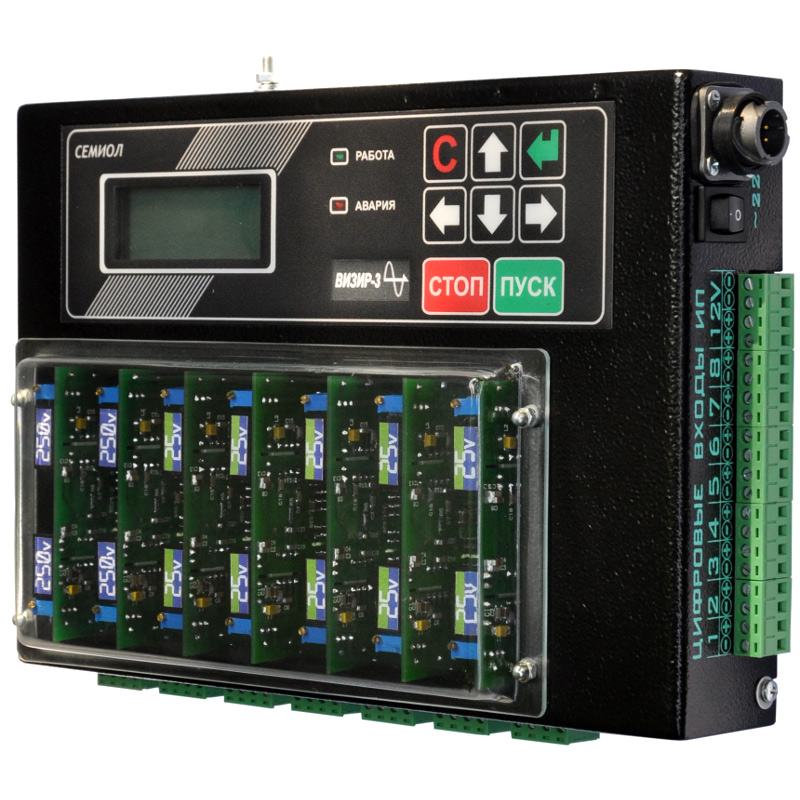

Регистратор сигналов Визир-3 предназначен для записи электрических сигналов на карту памяти формата SD/SDHC и последующего анализа полученных данных. Применяется на электростанциях, в металлургии и при ремонте электроприводов. Многоканальность: возможность регистрации до 14-ти универсальных, и до 8-ми дискретных электрических сигналов. Все каналы гальванически развязаны. Регистратор имеет идентификацию: каждый прибор обладает уникальным номером, по которому можно идентифицировать полученные данные при просмотре их на ПК, наличие в регистраторе встроенных часов реального времени позволяет осуществлять привязку регистрируемых сигналов к местному времени.
|
Измерение |
|
|
Дискретные входа: до 8* каналов |
Сухие контакты: внутренний гальванически развязанный источник питания 12В; Источник постоянного напряжения 5…30В. |
|
Универсальные входа: до 14* каналов |
Набор модулей охватывает диапазон напряжений от 200мВ до 700В. |
|
Период измерения |
Для одного канала 25мкс, для 14-ти каналов 0,35мс. Значения дискретных каналов регистрируются с частотой записи универсальных каналов. |
|
Погрешность |
2% от диапазона измерения. |
|
Дополнительные возможности |
Цифровая обработка входных сигналов - предустановленные цифровые фильтры низкой частоты с частотой среза 1, 10, 50, 500, 5000, 15000Гц. Возможность просмотра действующей величины входного сигнала (RMS), максимального и минимального значения в реальном времени для 2х произвольно выбранных каналов одновременно. |
|
Выходы управления |
Опционально, по техническому заданию заказчика. |
|
Регистрация и сохранение результатов измерений |
|
|
Нормальная регистрация, дежурный режим. |
Запись данных на карту памяти с заданной частотой регистрации. Частота регистрации настраивается пользователем. Способ записи – кольцевой буфер, по окончании свободного места в карте памяти старые данные перезаписываются новыми. |
|
Регистрация аварийных ситуаций |
Прибор работает в обычном режиме записи электрических сигналов, но при возникновении аварийных ситуаций предаварийные данные и данные с записью сигналов во время аварии не перезаписываются. Уставки для определения условий аварии вводятся пользователем (время срабатывания, максимально допустимое значение входного сигнала). |
|
Объем карты памяти |
до 4Гб(SDHC/SDHC) |
|
Управление |
|
|
Клавиатура |
Восьмикнопочная клавиатура обеспечивает удобное управление прибором. |
|
Индикация |
Жидкокристаллический 4х20 символьный индикатор. |
|
Исполнение |
|
|
Переносной |
Предназначен для произведения наладочных и монтажных работ. Корпус предназначен для переноски и установки в горизонтальном положении, снабжен диэлектрическими ножками. |
|
Стационарный |
Предназначен для длительной регистрации электрических сигналов. Снабжен металлическими скобами для крепления его на стену или другие монтажные конструкции. Может устанавливается в защитный корпус. |
|
* - количество регистрируемых цифровых и аналоговых каналов настраивается пользователем с клавиатуры прибора. |
|
