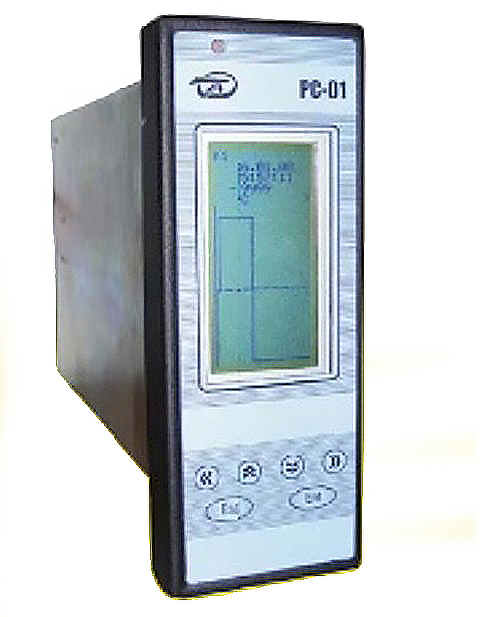

Регистратор предназначен для измерения и регистрации во внутренней энергонезависимой памяти входных аналоговых сигналов от термоэлектрических преобразователей (термопар), термопреобразователей сопротивления, а также нормированных сигналов постоянного тока и напряжения по одному или двум каналам.
Тип входного сигнала для каждого канала выбирается и устанавливается потребителем программно на этапе ввода прибора в эксплуатацию или в процессе эксплуатации.
Регистратор предназначен для измерения и регистрации во внутренней энергонезависимой памяти входных аналоговых сигналов от термоэлектрических преобразователей (термопар), термопреобразователей сопротивления, а также нормированных сигналов постоянного тока и напряжения по одному или двум каналам.
Тип входного сигнала для каждого канала выбирается и устанавливается потребителем программно на этапе ввода прибора в эксплуатацию или в процессе эксплуатации.
Регистратор обеспечивает:
- измерение входных аналоговых сигналов по двум или одному каналу измерения;
- преобразование входных аналоговых сигналов в цифровой код с последующей регистрацией во внутренней энергонезависимой памяти (с привязкой к времени и дате);
- визуализацию (отображение на встроенном жидкокристаллическом графическом дисплее) измеренных входных сигналов;
- ретроспективный просмотр графиков зарегистрированных входных сигналов за выбранный период времени регистрации;
- формирование гальванически развязанных нормированных сигналов тока 4…20мА, пропорционально входным сигналам;
- масштабирование выходных сигналов тока 4…20мА;
- масштабирование входных нормированных сигналов тока и напряжения в измеряемую физическую величину – температуру, давление, расход и т.п.;
- выбор единиц измерения;
- индикацию и формирование по каждому каналу релейных сигналов «авария» и «предупреждение» при достижении входными сигналами установленных порогов срабатывания;
- индикацию и формирование релейного сигнала неисправности при обнаружении неисправностей во внешних цепях подключения датчиков или выходе из строя внутренних источников питания или процессора;
- перезапись зарегистрированных данных во внешний персональный компьютер (ПК);
Работу с ПК обеспечивает специализированное программное обеспечение, поставляемое в комплекте с регистратором.
Удобное дружественное меню регистратора позволяет быстро изменять конфигурацию прибора, вводить параметры уставок сигналов «предупреждение» и «авария», просматривать зарегистрированные данные и передавать данные на внешний ПК.
Регистратор имеет большое время непрерывной записи - до 23 суток при периоде опроса двух
каналов, равном 1 сек и до 1380 суток – при периоде опроса двух каналов, равном 1 мин.
Увеличение периода опроса каналов пропорционально увеличивает время непрерывной записи.
Применение «рулонного» принципа записи позволяет постоянно сохранять зарегистрированные данные за последние 22 суток (при периоде опроса двух каналов, равном 1 сек).
Перечень входных сигналов регистратора
| Тип первичного преобразователя или источника сигнала | НСХ | Диапазон изменения входного сигнала | Максимальный диапазон индикации | ||
| от | до | от | до | ||
| TCMW100=1,4280 | 50М | 6,08 Ом | 92,78 Ом | минус 200°С | 200 °С |
| 100М | 12,17 Ом | 185,55 Ом | минус 200°С | 200 °С | |
| TCПW100=1,3910 | 50П | 8,65 Ом | 232,84Ом | минус 200°С | 1100°С |
| 100П | 17,30 Ом | 465,68 Ом | минус 200°С | 1100°С | |
| ТСП W100=1,3850 | Pt100 | 18,52 Ом | 390,48 Ом | минус 200°С | 850°С |
| ТХА | ХА(К) | -5,891 мВ | 52,410 мВ | минус 200°С | 1300°С |
| ТХК | XK(L) | -9,488 мВ | 66,422 мВ | минус 200°С | 800°С |
| Нормированный сигнал напряжения постоянного тока
|
1 В | 5В | -9999 | 9999 | |
| о в | 10 В | -9999 | 9999 | ||
| о в | 1 В | -9999 | 9999 | ||
| 0 мА | 100 мВ | -9999 | 9999 | ||
| Нормированный сигнал постоянного тока | 0 мА | 5 мА | -9999 | 9999 | |
| 0 мА | 20 мА | -9999 | 9999 | ||
| 4 мА | 20 мА | -9999 | 9999 | ||
Основные характеристики регистратора
| Наименование параметра и размера | Единицы измерения | Норма |
| 1 Напряжение источника питания постоянного тока: | Б | от 21 до 27 |
| 2. Мощность, потребляемая от источника питания, не более | Вт | 12 |
| 3. Диапазон измерения | См. табл.1 | |
| 4. Пределы основной допустимой погрешности измерения температуры: НСХ 50М НСХ 100М НСХ 50П НСХ 100П HCX Pt100 НСХ ХА(К) НСХ ХК(L) |
°С |
+0,5 |
| 5. Пределы основной допустимой погрешности измерения нормированных сигналов тока и напряжения | % от диапазона | |
| 6. Диапазон масштабирования входных нормированных сигналов тока и напряжения | ед. изм. | от минус 9999 до 9999 |
| 7. Точность масштабирования входных нормированных сигналов тока и напряжения | % от диапазона | |
| 9. Допустимая погрешность хода внутренних часов регистратора | сек/сутки | 3 |
| 10. Время опроса каналов, выбирается из ряда | сек | 1,2,5,10,20,60 |
| 11. Точность установки времени опроса, не более | % от уст. значения | +1 |
| 12 Количество циклов усреднения, выбирается из ряда | шт. | 1.10.20.50. |
| 13. Время непрерывной записи информации до полного заполнения памяти при периоде опроса двух каналов 1 сек, не меньше | сутки | 23 |
| 14. Погрешность установки гальванически развязанных сигналов тока 4...20 мА пропорциональных измеренным входным сигналам для каждого канала измерения, не более | мкА | +4 |
| 15. Коммутируемое по релейным выходам напряжение: - постоянного тока, не более - переменного тока частотой 50 Гц, не более |
В | 24 125 |
| 16. Ток,коммутируемый по релейным выходам: -постоянный - переменный частотой 50 Гц |
А | от 0,005 до 0,25 от 0,005 до 1,25 |
| 17. Габаритные размеры -длина - ширина - высота |
мм | 240+1 70±1 184+1 |
| 18. Масса, не более | кг | 2 |
Конструкция регистратора позволяет устанавливать его как в кассету вместо импортных самописцев типа SER20 фирмы NuovoPignone Италия, или аналогичных по конструкции, так и на передней двери шкафов управления, используя поставляемые по заказу специальные замки-фиксаторы.
