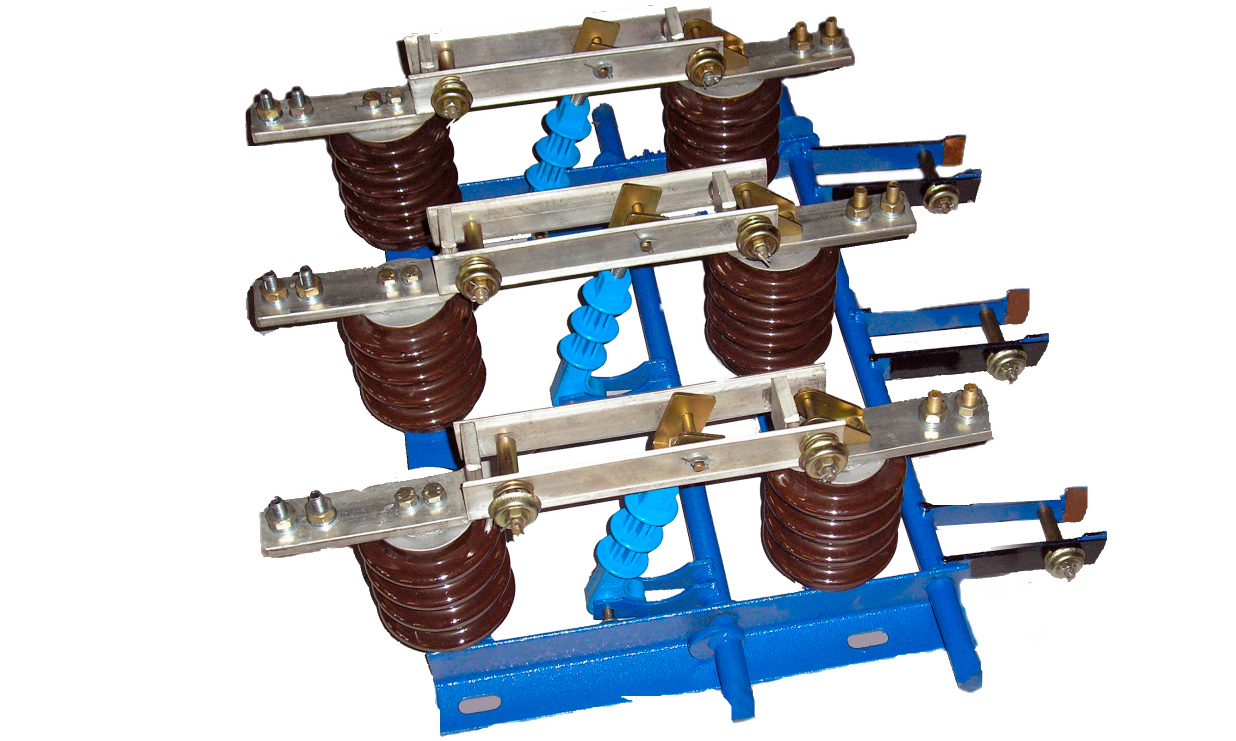

Разъединители РВЗ-10

Разъединители РВЗ-10 предназначены для:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Разъединители РВЗ-10 предназначены для:

  • отключения и включения под напряжением участков электрической цепи высокогоРазъединитель РВЗ-10 третьего исполнения напряжения при отсутствии нагрузочного тока или для изменения схемы соединения;
  • для обеспечения безопасного производства работ на отключенном участке;
  • для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Модификации

  • РВЗ-10/400,
  • РВЗ-10/630
  • РВЗ-10/1000.
Конструктивное исполнение
Наименование параметра РВЗ-10/400 РВЗ-10/630 РВЗ-10/1000
Номинальное напряжение, кВ 10 10 10
Номинальный ток, А 400 630 1000
Предельный сквозной ток, кА 40 50 80
Ток термической стойкости, кА
главных ножей
ножей заземления
16
16
20
20
31,5
31,5
Время протекания тока термической стойкости, с
для главных ножей
для заземлителей
3
1
3
1
3
1
Масса разъединителя, кг 29/33 31/35 34/39

Конструктивное исполнение

Разъединители серии РВЗ-10 в зависимости от варианта исполнения, имеют один или два вала с заземляющими ножами.

Для управления каждым заземляющим валом необходим отдельный привод. В разъединителях РВЗ предусмотрена механическая блокировка между валом основных ножей и валом заземляющих ножей, исключающая ошибочные операции между заземляющими и основными ножами.

Управление разъединителями производится при помощи рычажных приводов серии ПР. При этом, в зависимости от варианта исполнения разъединителя приводов может быть от 2 или 3 шт.
