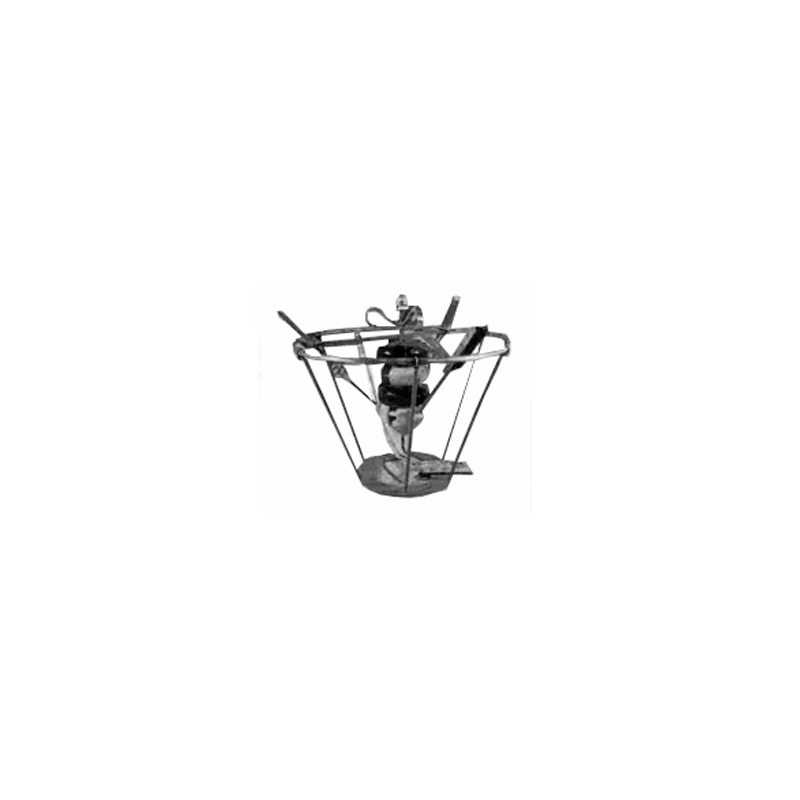

Разъединители наружной установки пантографного РП-330

Разъединители подвесного типа РП-330 предназначены для включения и отключения обесточенных участков цепи высокого напряжения.

Конструктивное исполенение

В смонтированном виде разъединитель представляет собой трехполюсный аппарат с подвесными подвижными контактами. Подвижные контакты подвешены к тросовой системе управления, при оперировании они перемещаются вертикально, замыкая контакты разъединителя или создавая между ними воздушный промежуток.

Неподвижные контакты могут устанавливаться на шинных опорах, а также на измерительных трансформаторах тока и напряжения Разъединитель состоит из главной токоведущей системы, изоляции и тросовой системы управления. Главная токоведущая система содержит три неподвижных и три подвижных контакта с токопроводами.

Токопровод состоит из алюминиевых труб. Тросовая система управления состоит из электродвигательного привода, каната, противовеса и блоков. Контактное давление в разъемном контакте главного контура создается при опускании подвижного контакта в неподвижный за счет массы подвижного контакта.

Особенности

Преимуществом подвесных разъединителей по сравнению с разъединителями с опорностержневой изоляцией является возможность совмещения разъединителей с другим оборудованием высокого напряжения, трансформаторами тока, шинными опорами. Это позволяет уменьшить количество ошиновки, занимаемую площадь, протяженность дорог.

Другим преимуществом подвесных разъединителей является простота конструкции, а также применение подвесной изоляции, которая повышает надежность изолирующей конструкции во много раз.
