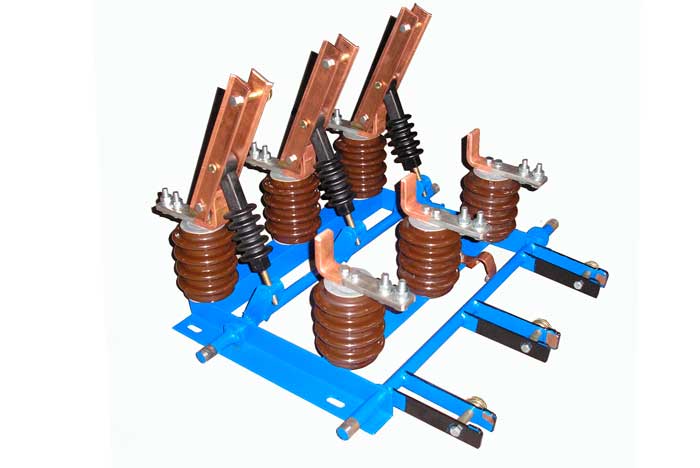

Разъединитель РВФ-10/630

Разъединитель РВФ-10/630 предназначен для включения и отключения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока в сетях трехфазного переменного тока частоты 50Гц.

Наличие:
Под заказ
+7(499)346-62-92

Разъединитель РВФ-10/630 предназначен для включения и отключения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока в сетях трехфазного переменного тока частоты 50Гц.

Модификации
Условное обозначение А А1 А2 А3 Н L1
РВФ-10/630 II МУЗ 220±2 580±2 610 684 181 150
РВФ-10/630 III МУХЛ4
РВФ-10/630 IV МУЗ
РВФ-10/630 III УХЛ4 250±2 680±2 710 784 197
Технические характеристики
Параметр Значение
Тип изделия РВФ - 10/630 - II(III,IV)(М)
Код ОКПО 3414219000
ТУ ТУ У 31.2 - 05755559 - 007:2010
№ чертежа ВЛИЕ.674212.005
Номинальное напряжение, кВ 10
Номинальный ток,А 630
Ток электродинамической стойкости, кА 51
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, с
  • для главных ножей
3
Масса, кг 38
